RF-Verstärker 20 dB für optimale Signalüberwachung

Beschreibung des Produkts « RF-Verstärker 20 dB für optimale Signalüberwachung »

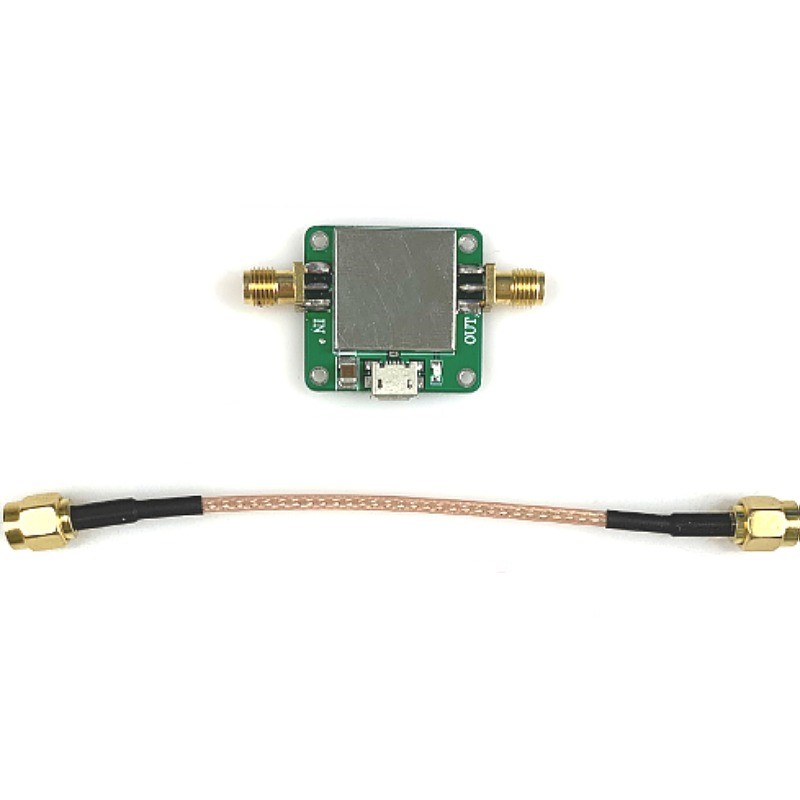

RF-Verstärker 20 dB für SDR, HackRF One und professionelle RF-Testsysteme

Der RF-Verstärker 20 dB von Europe-Connection ist für Anwender konzipiert, die Funkfrequenzsignale in einem besonders breiten Spektrum von 50 MHz bis 6 GHz gezielt verstärken möchten. Das kompakte Gerät unterstützt sowohl Übertragung als auch Empfang und eignet sich damit für vielseitige RF-Anwendungen in Labor, Entwicklung, Forschung und professionellen Testumgebungen.

Mit einem stabilen Gewinn von 20 dB und einer maximalen Ausgangsleistung von +21 dBm (100 mW) hilft dieser breitbandige RF-Verstärker dabei, die Signalqualität, Klarheit und Stabilität zu verbessern. Besonders bei schwachen Signalen, störungsreichen Umgebungen oder bei der Arbeit mit SDR-Hardware ist das ein klarer Vorteil.

Für welche Anwendungen ist der RF-Verstärker 20 dB geeignet?

Wer einen RF-Verstärker für HackRF One, einen breitbandigen Verstärker für SDR oder eine kompakte Lösung für RF-Signalüberwachung und Testaufbauten sucht, findet hier ein passendes Werkzeug. Laut Hersteller ist das Modell für professionelle, akademische und labortechnische Anwendungen vorgesehen.

Der Verstärker wird unter anderem empfohlen für:

• SDR-Projekte mit schwachen oder störanfälligen Signalen
• Entwicklung und Test drahtloser Geräte
• Spektralanalyse und Erkennung schwacher Signale
• Universitäre RF-Experimente
• RF-Testbänke in empfindlichen oder abgeschirmten Umgebungen
• Professionelle Funkkommunikation mit Bedarf an stabilerer Signalführung

Gerade in abgeschirmten Laboren, an isolierten Standorten oder in eingeschränkten Testumgebungen kann eine gezielte Signalverstärkung entscheidend sein, um reproduzierbare Ergebnisse zu erzielen.

Breitbandiger Frequenzbereich von 50 MHz bis 6 GHz

Ein wesentlicher Vorteil dieses Modells ist seine breite Frequenzabdeckung. Der Bereich von 50 MHz bis 6 GHz eröffnet die Nutzung in vielen RF-Szenarien und deckt zahlreiche Test- und Entwicklungsbereiche ab. In der Produktquelle werden unter anderem folgende Anwendungsfelder genannt:

• Wi-Fi 2,4 GHz / 5 GHz und Bluetooth
• Mobilfunknetze: GSM, 3G, 4G, 5G
• Geolokalisierungssysteme: GPS, GLONASS, Galileo
• ISM-Bänder wie 433 MHz, 868 MHz und 2,4 GHz
• Amateurfunk
• IoT-Kommunikationsprotokolle

Damit eignet sich der Verstärker für Anwender, die einen RF-Verstärker von 50 MHz bis 6 GHz suchen und verschiedene Plattformen oder Frequenzbereiche in einer einzigen Testumgebung abdecken möchten.

20 dB Verstärkung für klarere und stabilere RF-Signale

Die angegebene Verstärkung von 20 dB ist auf eine spürbare Verbesserung der Signalführung ausgelegt. Der Verstärker unterstützt sowohl die Verstärkung ausgehender Signale als auch die Verbesserung der Empfangsempfindlichkeit. Das ist besonders relevant, wenn Signale in der Praxis durch Dämpfung, Störungen oder schwierige Umgebungsbedingungen beeinträchtigt werden.

Im Unterschied zu rein unidirektionalen Lösungen ist dieses Modell laut Quelle für Senden und Empfangen ausgelegt. Dadurch eignet es sich für Systeme der bidirektionalen Kommunikation und für Testaufbauten, in denen beide Signalrichtungen berücksichtigt werden müssen.

Kompatibel mit HackRF One und weiteren RF-Geräten mit SMA

Der RF-Verstärker ist vollständig kompatibel mit HackRF One und lässt sich darüber hinaus mit weiteren RF-Geräten verwenden, die über SMA-Anschlüsse verfügen. Das macht ihn zu einer praktischen Ergänzung für bestehende Mess-, Analyse- und Entwicklungsumgebungen.

In der Quelle werden folgende kompatible Geräteklassen und Plattformen ausdrücklich genannt:

• HackRF One
• RTL-SDR und SDR-Geräte mit SMA-Anschluss
• BladeRF
• LimeSDR
• USRP
• Spektrumanalysatoren
• Signalgeneratoren
• Niedrigleistungs-Sender und -Empfänger
• IoT-Kommunikationssysteme
• RF-Plattformen im Embedded-Bereich

Durch den Standard-SMA-Anschluss ist eine direkte und schnelle Integration möglich, ohne dass laut Quelle spezielle Adapter erforderlich sind.

Kompakt, leicht und für mobile RF-Setups geeignet

Mit einem Gewicht von nur 5 g ist der Verstärker besonders leicht und damit interessant für mobile oder platzkritische Anwendungen. Er lässt sich gut in ein mobiles SDR-Kit, in eingebettete Testsysteme oder in kompakte Laboraufbauten integrieren.

Wenn Sie einen kompakten RF-Verstärker mit SMA suchen, der sich unkompliziert transportieren und flexibel einsetzen lässt, ist dieses Modell auf Mobilität und einfache Handhabung ausgelegt. Die Quelle hebt außerdem hervor, dass keine Softwareinstallation erforderlich ist und die Verbindung direkt über SMA erfolgt.

Stromversorgung über 5V Micro-USB für flexible Nutzung

Die Stromversorgung erfolgt mit 5V DC über Micro-USB. Das vereinfacht den Einsatz in unterschiedlichen Umgebungen, weil sich der Verstärker laut Quelle unter anderem versorgen lässt über:

• Laptop
• Powerbank
• USB-Netzteil

Diese flexible Versorgung ist besonders praktisch für Laborarbeitsplätze, mobile Testeinsätze und eingebettete Anwendungen, bei denen keine aufwendige Strominfrastruktur gewünscht ist.

Technische Eckdaten im Überblick

Wichtige Spezifikationen des RF-Verstärkers

• Frequenzbereich: 50 MHz bis 6 GHz
• Verstärkung: 20 dB
• Maximale Ausgangsleistung: +21 dBm (100 mW)
• Stromverbrauch: 85 mA
• Stromversorgung: 5V DC über Micro-USB
• Systemimpedanz: 50 Ohm
• Anschluss: SMA
• Gewicht: 5 g

Diese Daten machen den Verstärker zu einer klar positionierten Lösung für Anwender, die einen 20 dB RF-Verstärker mit Micro-USB-Stromversorgung und SMA-Anschluss in einem breiten Frequenzbereich benötigen.

Warum dieser RF-Verstärker für professionelle Umgebungen interessant ist

Der Hersteller beschreibt das Gerät als Werkzeug für Funktechniker, Forscher, Amateurradios, Spezialisten in der technischen Überwachung sowie für Testumgebungen. Entscheidend ist dabei nicht nur die Verstärkung selbst, sondern die Kombination aus breiter Frequenzabdeckung, kompaktem Format, SMA-Konnektivität und einfacher Stromversorgung.

Wenn in Entwicklungs- oder Analyseumgebungen schwache Signale zuverlässiger erfasst oder übertragen werden sollen, kann ein passender Verstärker die Arbeitsbedingungen deutlich verbessern. Besonders bei der Arbeit mit SDR-Hardware, Spektrumanalyse oder drahtlosen Prototypen ist eine saubere und stabile Signalführung ein wichtiger Faktor.

Lieferumfang und weitere Hinweise

Im Lieferumfang enthalten ist:

• 1 x RF-Verstärker 20 dB (100 mW)
• Antistatische Verpackung

Das Produkt wird gebrauchsfertig geliefert, eine Softwareinstallation ist nicht erforderlich. Laut Quelle liegt die Bedienungsanleitung auf Deutsch bei.

Wichtiger rechtlicher Hinweis zum Sendebetrieb

Der RF-Verstärker ist für professionelle, akademische oder labortechnische Anwendungen vorgesehen. Beim Einsatz im Sendebetrieb liegt es in der Verantwortung des Nutzers, die lokalen Vorschriften für elektromagnetische Emissionen einzuhalten. Die Quelle weist ausdrücklich darauf hin, dass eine nicht autorisierte Nutzung auf regulierten Bändern zu Sanktionen führen kann.

Wer den Verstärker in einer professionellen RF-Umgebung einsetzen möchte, sollte daher vorab prüfen, welche regulatorischen Anforderungen für den jeweiligen Anwendungsfall gelten.
