Beschreibung des Produkts « Spektrumanalysator HSA-Q1 JJN Digital, 1 MHz–13,44 GHz »
HSA-Q1: tragbarer Spektrumanalysator zur Untersuchung von HF-Signalen
Der JJN Digital HSA-Q1 ist ein Spektrumanalysator für 1 MHz bis 13,44 GHz. Er untersucht die Verteilung von Funkaktivität über die Frequenzen und ihre zeitliche Entwicklung. Bei TSCM-Prüfungen unterstützt er die nähere Untersuchung erfasster Aussendungen und den Vergleich der Funkumgebung mit einem Referenzzustand.
Die Spektrumsdarstellung liefert Hinweise zur Unterscheidung dauerhafter Aktivität von intermittierenden Signalen und zur Auswahl eines zu untersuchenden Frequenzbereichs. Das Gerät begleitet Abhörschutzprüfungen, bei denen Signale vor der Suche nach ihrer Quelle fachlich eingeordnet werden sollen.
Schnell scannen und gezielt untersuchen

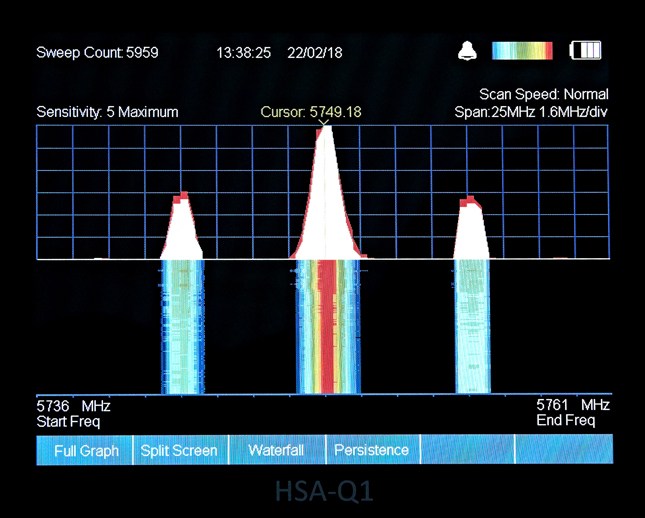

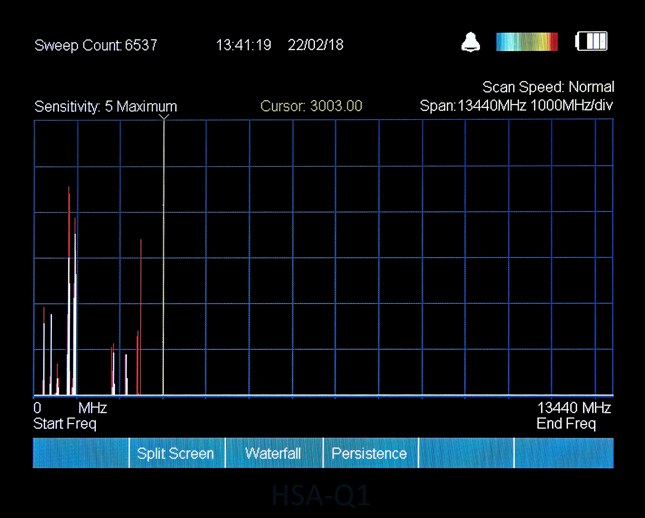

Der Hersteller gibt einen vollständigen Scan in 0,5 Sekunden an. Diese Geschwindigkeit hilft bei der Beobachtung eines breiten Frequenzbereichs, insbesondere bei kurzen Aussendungen. Die Anzeigespanne lässt sich anschließend bis auf 25 MHz reduzieren, um einen bestimmten Signalbereich näher zu untersuchen.
Die Empfindlichkeit ist in fünf Stufen einstellbar. Die angegebenen Werte erreichen je nach Betriebsart bis −80 dBm beim Scannen und −100 dBm bei direkter Abstimmung. Die Einstellung muss zur Umgebung passen: starke Funkaktivität und die Suche nach schwachen Signalen erfordern unterschiedliche Konfigurationen.
Signalverhalten mit Waterfall und Persistence verfolgen
Die Waterfall-Ansicht, also das Spektrogramm, zeigt die zeitliche Entwicklung des Spektrums. Sie unterstützt die Beobachtung aufeinanderfolgender Übertragungen, von Frequenzwechseln und nur zeitweise auftretender Aktivität. So kann der Bediener das Auftreten eines Signals mit Ereignissen vor Ort abgleichen.
Persistence ergänzt die Darstellung und macht das Verhalten der Signale über mehrere Scans sichtbar. Beide Ansichten sind Auswertungshilfen. Ungewöhnliche Aussendungen müssen weiterhin mit bekannten Geräten verglichen und überprüft werden, um ihre Herkunft zu verstehen.
Referenzen vergleichen und geeignete Signale abhören

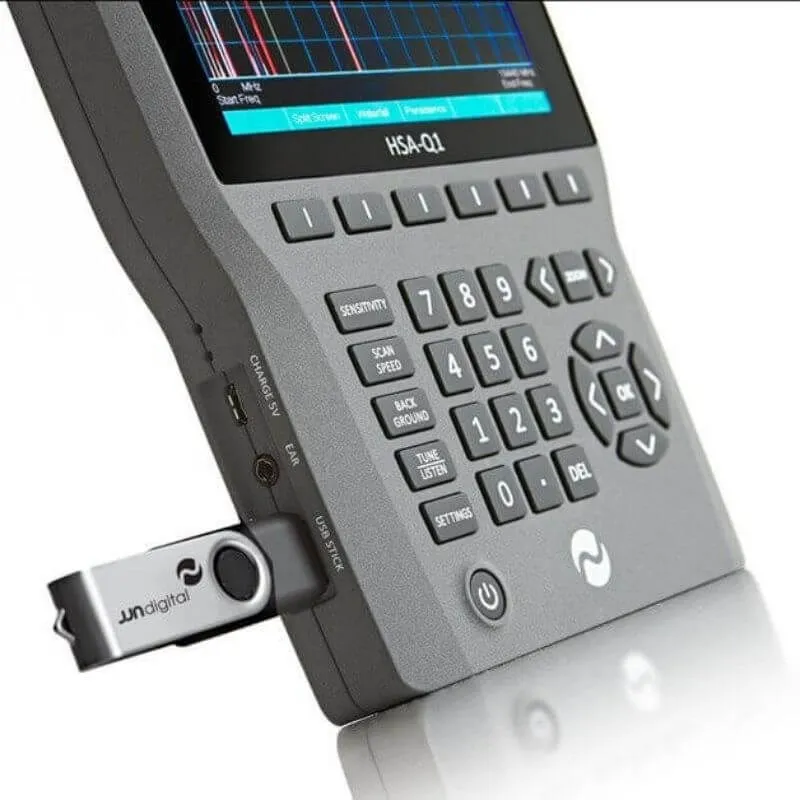

Background speichert die Funkumgebung zum Vergleich mit einer neuen Beobachtung. Diese Referenz ist bei wiederholten Prüfungen hilfreich, sofern die Messbedingungen vergleichbar bleiben. Scandaten lassen sich auf einem USB-Stick sichern.
Tune & Listen ermöglicht die Auswahl eines Signals und die Demodulation von AM, Breitband-FM oder Schmalband-FM, wenn das Signal geeignet ist. Die Ausgabe erfolgt über Lautsprecher oder Kopfhörer. Die Funktion kann nicht sämtliche digitalen Verbindungen abhören und entschlüsselt keine Kommunikation.
Ein Analysegerät für den Einsatz vor Ort

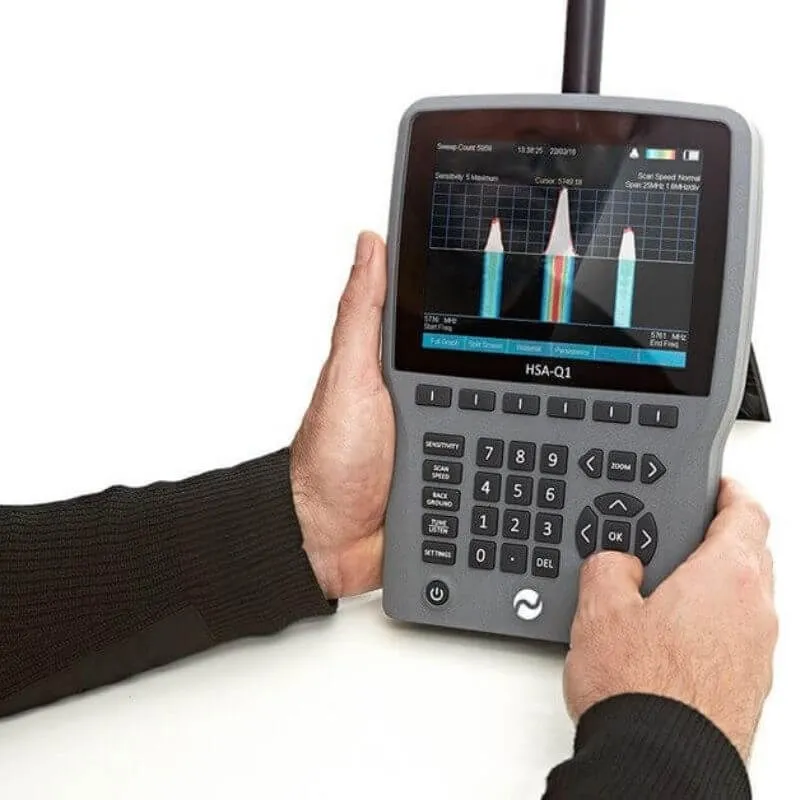

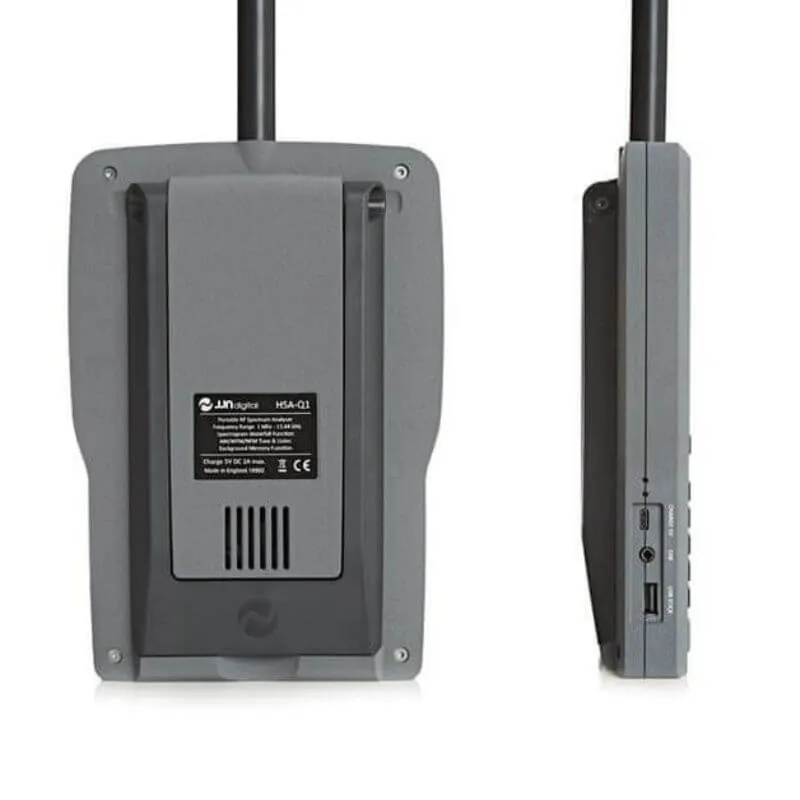

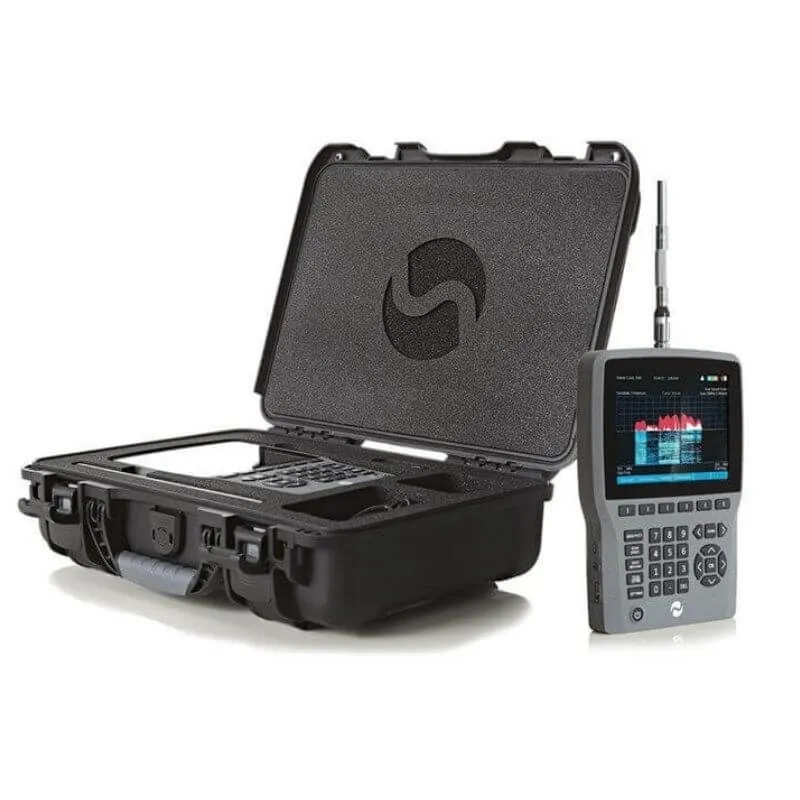

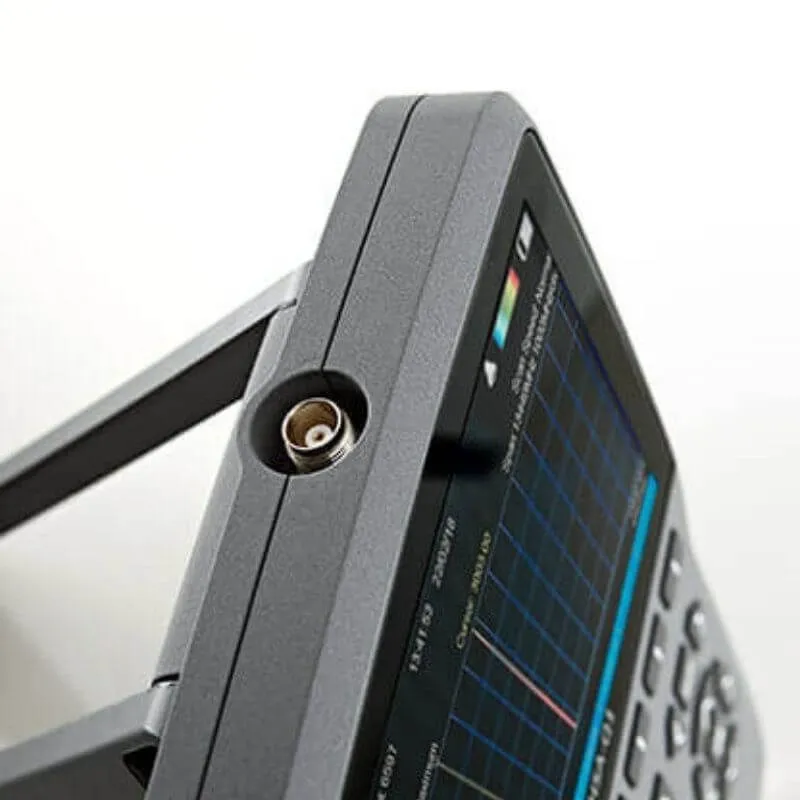

Der 6-Zoll-TFT-Farbbildschirm unterstützt das Ablesen der Kurven. Der HSA-Q1 kann in der Hand gehalten oder auf seinem ausklappbaren Standfuß aufgestellt werden. Multi-Element- und Teleskopantenne erlauben die Anpassung des Empfangs an die Untersuchung innerhalb ihrer jeweiligen Eigenschaften.
Das angegebene Gewicht beträgt 1,3 kg. Der Lithium-Polymer-Akku bietet je nach Verwendung ungefähr vier Stunden Laufzeit. Mit angeschlossenem mitgeliefertem Ladegerät kann der Betrieb verlängert werden. Bei umfassenden Prüfungen ergänzt der HSA-Q1 einen HF-Monitor für Ereignisbeobachtung und einen NLJD für stumme Elektronik.
Typische Einsatzbereiche
Die Funkumgebung eines Büros untersuchen
Der HSA-Q1 zeigt das Spektrum eines Büros oder sensiblen Raums und ermöglicht die Auswahl näher zu prüfender Aussendungen. Der Vergleich mit bekannten Geräten hilft, erwartete Aktivität von Signalen mit weiterem Prüfbedarf zu unterscheiden.
Zwei aufeinanderfolgende Prüfungen vergleichen
Mit Background hält der Bediener eine Referenz fest, um Veränderungen bei einer späteren Prüfung zu untersuchen. Vergleichbare Messpositionen und Bedingungen helfen, tatsächliche Änderungen von Abweichungen durch den Messaufbau zu unterscheiden.
Intermittierende Übertragungen untersuchen
Schneller Scan, Waterfall und Persistence unterstützen die Beobachtung gelegentlich auftretender Aktivität. Die Aufzeichnung auf USB sichert Daten zum Vergleich mit Ereignissen während des Einsatzes.
Stärken und Grenzen
Stärken dieses Modells
Der Bereich von 1 MHz bis 13,44 GHz sowie Waterfall und Persistence bieten mehrere Ansichten zur Auswertung von HF-Aktivität. Background unterstützt den Referenzvergleich, und die USB-Aufzeichnung sichert die Beobachtungen.
Tune & Listen ergänzt die Prüfung bestimmter geeigneter analoger Signale. Das 6-Zoll-Display, mitgelieferte Antennen und ausklappbarer Standfuß unterstützen den Einsatz in der Hand oder an einer Beobachtungsposition.
Zu berücksichtigende Grenzen
Spektrumskurven erfordern technische Interpretation; eine ungewöhnliche Aussendung identifiziert nicht automatisch ein Abhörgerät. AM-/FM-Demodulation bietet keinen Zugang zu sämtlicher digitaler Kommunikation und entschlüsselt sie nicht.
Die ungefähr vier Stunden Akkulaufzeit hängen von der Verwendung ab, und 1,3 kg Gewicht sind bei längeren mobilen Einsätzen zu berücksichtigen. Der HSA-Q1 sucht aktive Aussendungen. Stumme Komponenten erfordern einen NLJD oder eine körperliche Prüfung.
Häufige Fragen zum HSA-Q1 von JJN Digital
Was unterscheidet den HSA-Q1 von einem HF-Detektor?
Ein HF-Detektor erfasst Vorhandensein und Pegel von Aussendungen. Der HSA-Q1 zeigt ihre Verteilung im Spektrum sowie zeitliche Ansichten zur genaueren Untersuchung der Aktivität.
Wozu dient Waterfall?
Waterfall stellt die Entwicklung der Signale im Zeitverlauf dar. Die Ansicht unterstützt die Beobachtung von Bursts, intermittierenden Aussendungen und Frequenzänderungen während der Prüfung.
Wie funktioniert der Background-Speicher?
Er hält einen Referenzzustand der HF-Umgebung zum Vergleich mit einer späteren Prüfung fest. Änderungen müssen interpretiert werden; auch ein neues zugelassenes Gerät kann das Spektrum verändern.
Kann Tune & Listen alle Verbindungen abhören?
Nein. AM- oder FM-Demodulation hilft bei der Charakterisierung bestimmter geeigneter Signale. Sie entschlüsselt weder geschützte digitale Kommunikation noch Inhalte von WLAN- oder Mobilfunknetzen.
Kann der HSA-Q1 ein ausgeschaltetes Gerät suchen?
Ausgeschaltete Geräte oder Technik ohne Funkübertragung erzeugen kein zu analysierendes HF-Signal. Ein NLJD oder eine körperliche Untersuchung bietet einen ergänzenden Ansatz.
Lassen sich die Messungen einer Prüfung speichern?
Ja. Scandaten können mit Datum und Uhrzeit auf einem USB-Stick aufgezeichnet werden. Dies erleichtert den Vergleich und die Dokumentation der Beobachtungen.
Eigenschaften des Produkts « Spektrumanalysator HSA-Q1 JJN Digital, 1 MHz–13,44 GHz »
- Typ: tragbarer HF-Spektrumanalysator
- Modell: JJN Digital HSA-Q1
- Frequenzbereich: 1 MHz bis 13,44 GHz
- Angegebene vollständige Scanzeit: 0,5 Sekunden
- Minimale Anzeigespanne: 25 MHz
- Empfindlichkeit: fünf einstellbare Stufen
- Angegebene Scanempfindlichkeit: bis −80 dBm
- Angegebene Empfindlichkeit bei Direktabstimmung: bis −100 dBm
- Ansichten: Waterfall / Spektrogramm und Persistence
- Demodulation: AM, Breitband-FM und Schmalband-FM
- Vergleich: Background-Speicher
- Aufzeichnung: Scandaten auf USB-Stick
- Bildschirm: 6-Zoll-TFT-Farbdisplay
- Angegebene Laufzeit: ungefähr vier Stunden je nach Nutzung
- Angegebenes Gerätegewicht: 1,3 kg
- Antennen: Multi-Element und Teleskopantenne
- Abstimmung: Tune & Listen für ein ausgewähltes Signal
- Audioausgabe: eingebauter Lautsprecher oder Kopfhörer
- Akku: eingebauter wiederaufladbarer Lithium-Polymer-Akku
- Verlängerter Betrieb: mit angeschlossenem mitgeliefertem Ladegerät
- Aufstellung: in der Hand oder auf ausklappbarem Standfuß
