Beschreibung des Produkts « Tragbarer HF-Monitor WAM-X10+ JJN Digital bis 14 GHz »
WAM-X10+: tragbarer HF-Monitor für Abhörschutzprüfungen
Der JJN Digital WAM-X10+ verbindet ein handliches Format mit Funkerkennung bis 14 GHz. Er ermöglicht die Beobachtung der Funkaktivität eines Orts, die Aufzeichnung erfasster Übertragungen und die Suche nach ihrem Ursprung. Er richtet sich an Anwender, die mehrere Räume oder Standorte prüfen und ihre Beobachtungen dokumentieren möchten.
Bei Prüfungen in Büros, Besprechungsräumen oder Fahrzeugen kommunizieren manche Geräte nur in kurzen Bursts. Der WAM-X10+ hilft, dieses Verhalten über längere Zeit zu untersuchen, statt die Suche auf eine Momentaufnahme zu beschränken. Erfasste Signale werden mit zugelassenen Geräten abgeglichen, um Bereiche für weitere Prüfungen auszuwählen.
Mobilfunk, WLAN und breitbandige Funkaktivität erkennen
Die Mobilfunkbänder unterstützen kompatible 2G-, 3G-, 4G- und 5G-Netze mit Auswahl nach Einsatzregion. Das Gerät sucht außerdem Aktivität auf 2,4, 5 und 6 GHz, Bluetooth-Aussendungen und bestimmte Satellitentelefon-Verbindungen um 1,6 GHz. Der Frequenzzähler arbeitet bei geeigneten Signalen bis 6 GHz.
Die verschiedenen Bänder können die Suche nach sendenden Abhörmikrofonen, Funkkameras oder Trackern mit Mobilfunkverbindung unterstützen. Während der Prüfung muss jedoch eine Aussendung empfangen werden. Ein nur speichernder Tracker oder eine ausschließlich lokal aufzeichnende Kamera kann stumm bleiben.
Kurze Übertragungen mit LiveScan und Ereignisspeicher verfolgen

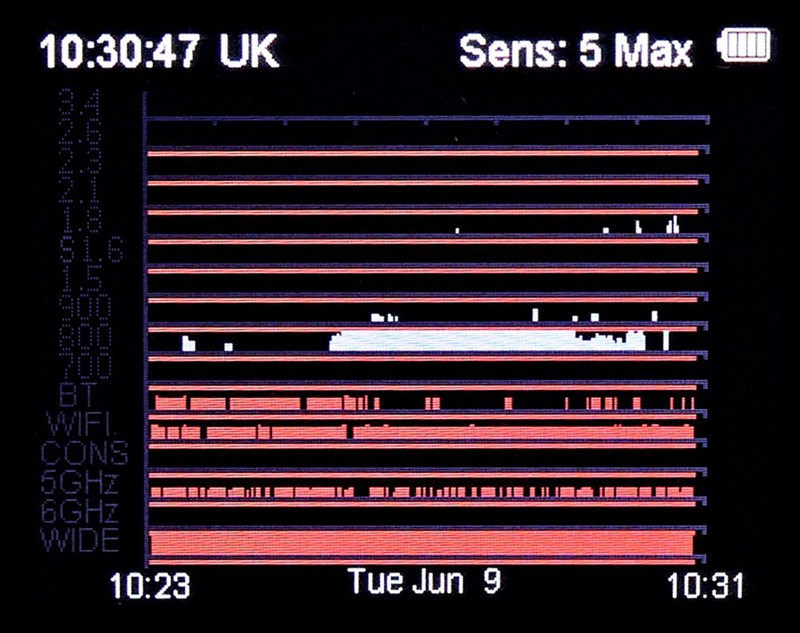

LiveScan zeigt die Entwicklung der Funkaktivität in Echtzeit. Der Speicher hält bis zu 4.000 Ereignisse mit Datum, Uhrzeit, Band, Dauer und Pegel fest. Listen- oder Diagrammansichten erleichtern den Vergleich mehrerer Übertragungen und ihres zeitlichen Zusammenhangs.

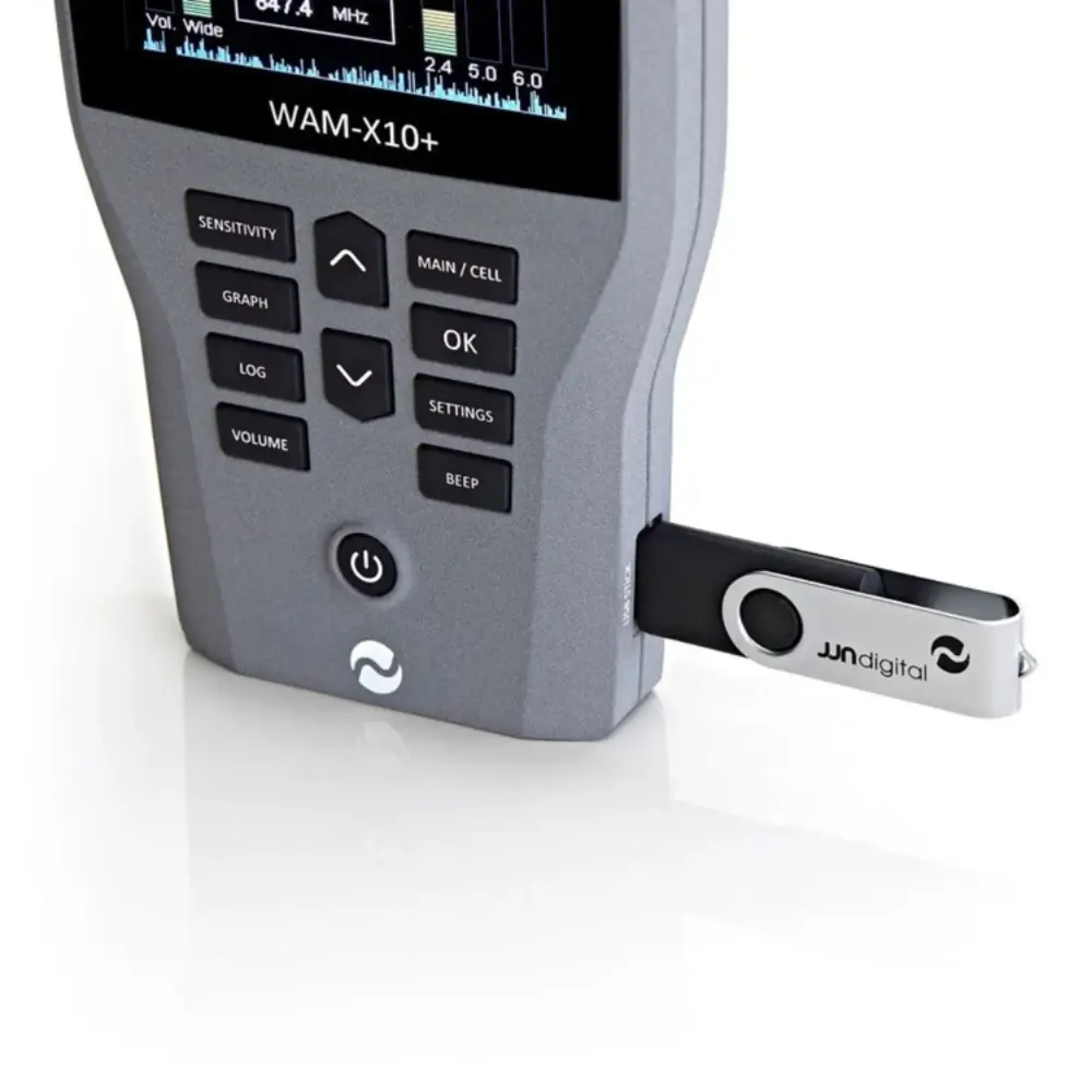

Regelmäßige Wiederholungen können eine Untersuchung lenken, identifizieren das Gerät aber nicht allein. Auch legitime Geräte kommunizieren automatisch. Der Export auf einen USB-Stick sichert Beobachtungen zum Abgleich mit der Geräteübersicht oder dem Ablauf eines Einsatzes.
Eine Funkquelle schrittweise eingrenzen

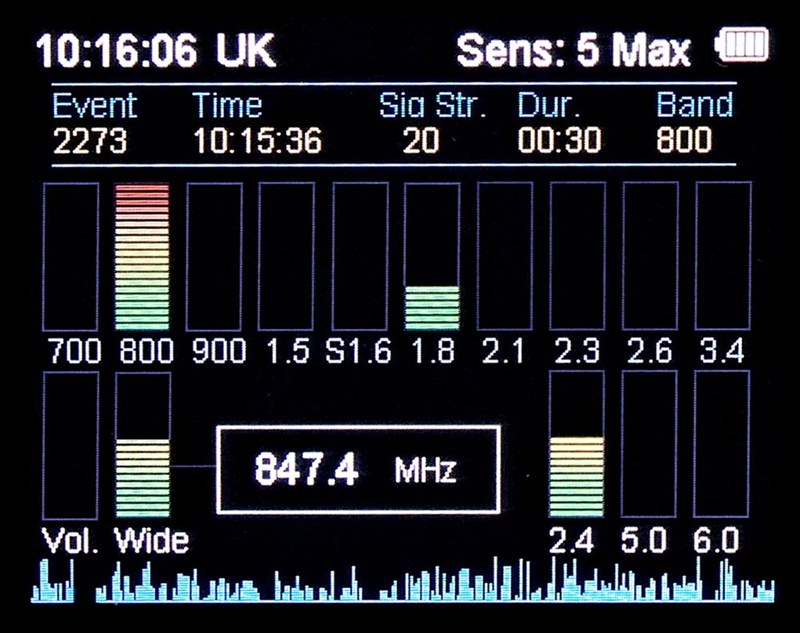

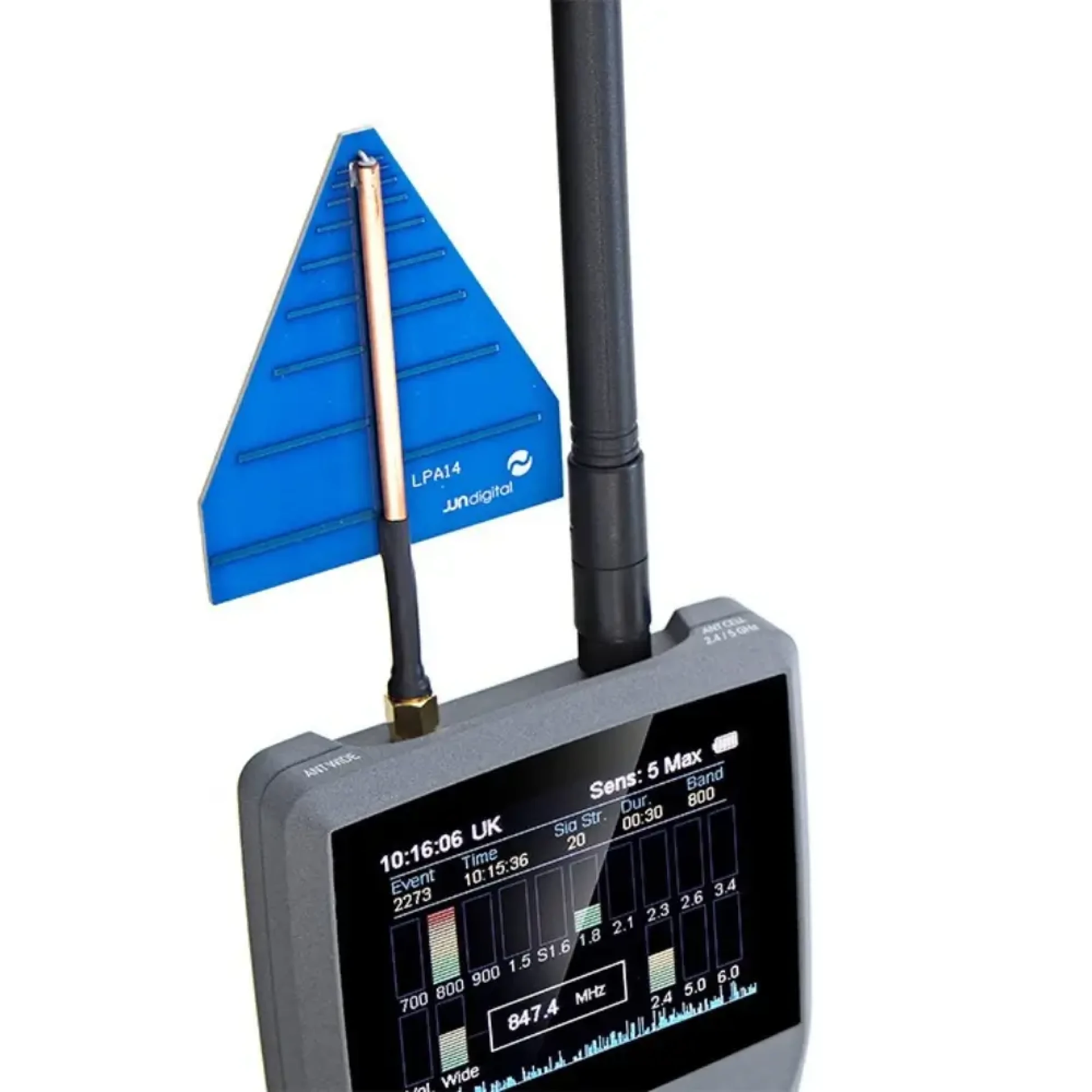

Die 20-stufigen Pegelanzeigen je Band helfen beim Vergleich der Signalstärke während der Bewegung. Akustische Alarme und Vibration liefern Rückmeldung bei der Suche. Schwenkbare Antennen erlauben die Anpassung der Empfangsposition.
Die Ortung beruht auf wiederholten Messungen und der Prüfung von Bereichen mit steigendem Pegel. In einer aktiven Funkumgebung müssen Wände, Reflexionen und benachbarte Geräte berücksichtigt werden. Die tatsächliche Reichweite hängt von Sender und örtlichen Bedingungen ab; eine maximale Entfernung ist keine Garantie.
Ein Format für mobile Einsätze

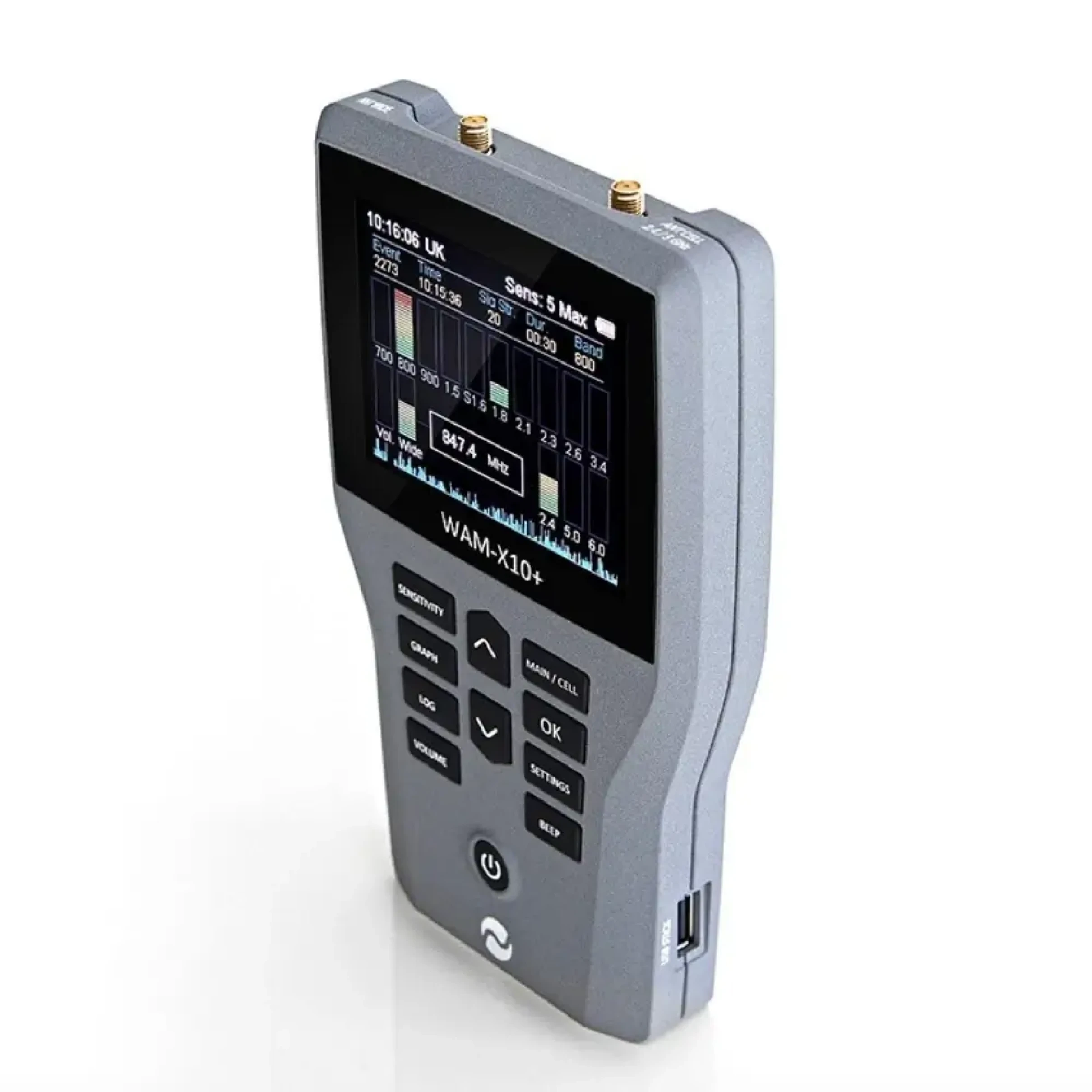

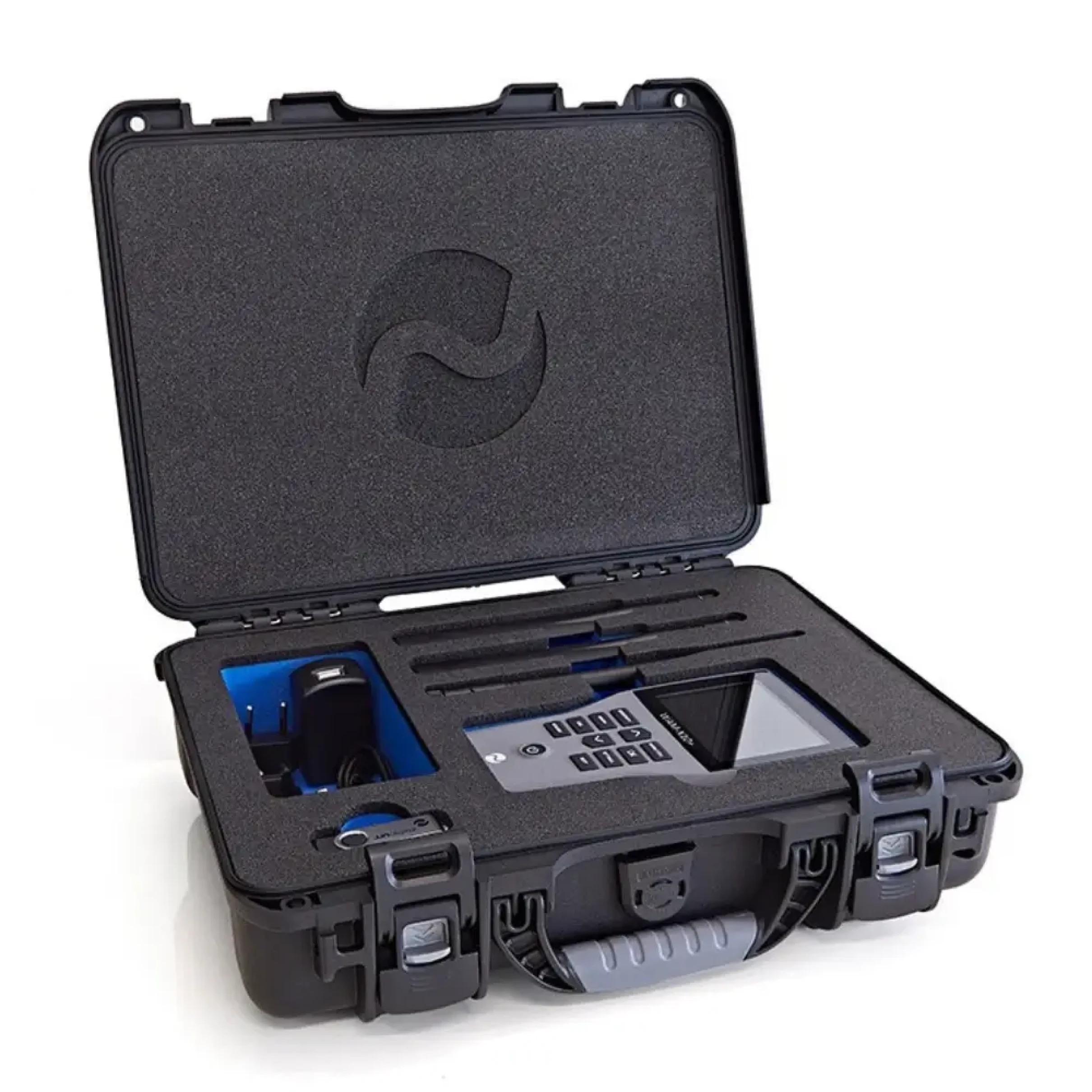

Der 3,5-Zoll-TFT-Farbbildschirm fasst die Anzeigen in einem transportablen Gerät zusammen. Der eingebaute Lithium-Polymer-Akku ermöglicht den Betrieb ohne nahegelegene Steckdose. Das gefräste Aluminiumgehäuse begleitet die Nutzung vor Ort; Ladegerät und Koffer gehören zur Ausstattung für wechselnde Einsatzorte.
Der WAM-X10+ eignet sich für Anwender mit Schwerpunkt auf Mobilität und Ereignisbeobachtung. Ein Spektrumanalysator bietet zusätzliche Ansichten zur genaueren Untersuchung einzelner Frequenzen. Für die Suche nach stromlosen elektronischen Komponenten ergänzt ein NLJD die HF-Erkennung durch eine andere Methode.
Typische Einsatzbereiche
Mehrere Räume innerhalb eines Einsatzes prüfen
Das handliche Format unterstützt den Wechsel zwischen Räumen. Der Bediener vergleicht die beobachtete Aktivität mit vorhandenen Geräten und prüft Bereiche mit ungewöhnlichen Signalen, während relevante Ereignisse gespeichert werden.
Übertragungen in einem Fahrzeug untersuchen
Bei einer Fahrzeugprüfung kann der Monitor die Suche nach einem auf unterstützten Bändern sendenden Tracker lenken. Eine angemessene Beobachtungsdauer hilft beim Erfassen intermittierender Verbindungen. Mobilfunkübertragung und GPS-Satellitenempfang dürfen dabei nicht verwechselt werden.
Sendebursts nach der Prüfung auswerten
Die 4.000 Ereignisse und Diagramme ermöglichen die nachträgliche Untersuchung kurzer Aussendungen. Der USB-Export erleichtert den Abgleich ihrer Zeiten mit der Bewegung des Bedieners und den Beobachtungen vor Ort.
Stärken und Grenzen
Stärken dieses Modells
Der WAM-X10+ kombiniert HF-Abdeckung bis 14 GHz mit der Beobachtung mehrerer Bänder in einem mobilen Format. Gespeicherte Ereignisse und LiveScan liefern eine zeitliche Sicht auf intermittierende Aktivität.
Pegelanzeigen, akustische Alarme und Vibration unterstützen die Suche vor Ort. USB-Export, Aluminiumgehäuse und Transportkoffer ergänzen die Ausstattung für wiederkehrende Prüfungen an unterschiedlichen Standorten.
Zu berücksichtigende Grenzen
Ein Gerät muss während der Prüfung senden, um per Funk erkannt zu werden. Stumme Geräte und lokal aufzeichnende Recorder erfordern eine andere Methode. Empfangspegel und Reichweite ändern sich zudem mit den Bedingungen des Einsatzorts.
Der 3,5-Zoll-Bildschirm setzt auf Mobilität und bietet weniger Platz als ein Tabletformat. WLAN-Erkennung darf nicht als detaillierte Netzbestandsaufnahme dargestellt werden. Der Frequenzzähler bis 6 GHz bleibt von der HF-Abdeckung bis 14 GHz zu unterscheiden.
Häufige Fragen zum WAM-X10+ von JJN Digital
Erkennt der WAM-X10+ Geräte ohne Aussendung?
HF-Suche benötigt eine erkennbare Aussendung während der Prüfung. Ein ausgeschaltetes Gerät, ein lokaler Recorder oder ein vorübergehend stummer Tracker kann unerkannt bleiben.
Was unterscheidet die 14-GHz-Abdeckung vom 6-GHz-Zähler?
Die Breitbanderkennung reicht bis 14 GHz, während der Zähler Frequenzen geeigneter Signale bis 6 GHz anzeigt. Aktivität erkennen und Frequenz messen sind unterschiedliche Funktionen.
Unterstützt der WAM-X10+ das 6-GHz-WLAN-Band?
Ja, die Erkennung umfasst 2,4, 5 und 6 GHz. Diese Erfassung von Funkaktivität ist von der detaillierten Netzbestandsaufnahme des WAM-X25+-Analysators zu unterscheiden.
Warum sollten Ereignisse bei einer Prüfung gespeichert werden?
Ein Gerät sendet möglicherweise nur kurze Bursts. Das Protokoll zeigt deren Wiederholung und Dauer; die Ereignisse können zur späteren Auswertung exportiert werden.
Kann er bei der Trackersuche in einem Fahrzeug helfen?
Ja, wenn der Tracker auf einem unterstützten Band sendet und sein Signal ausreichend empfangen wird. Zugelassene Fahrzeuggeräte sollten erfasst werden; eine körperliche Prüfung bleibt sinnvoll.
Welches Modell passt: WAM-X10+ oder WAM-X25+?
Der WAM-X10+ setzt auf Mobilität mit 3,5-Zoll-Display und 4.000 Ereignissen. Der WAM-X25+ bietet ein größeres Display, mehr Speicher sowie eigene WLAN-/Bluetooth-Analyse und Richtungssuchfunktionen.
Eigenschaften des Produkts « Tragbarer HF-Monitor WAM-X10+ JJN Digital bis 14 GHz »
- Typ: tragbarer Multiband-HF-Aktivitätsmonitor
- Modell: JJN Digital WAM-X10+
- Breitbanderkennung: bis 14 GHz
- Frequenzzähler: bis 6 GHz
- Mobilfunknetze: 2G, 3G, 4G und 5G auf unterstützten Bändern
- WLAN-Erkennung: 2,4 GHz, 5 GHz und 6 GHz
- Erkennung: Bluetooth und intermittierende Übertragungen
- Satellitentelefonie: L-Band um 1,6 GHz
- Speicher: bis 4.000 Ereignisse
- Protokoll: Datum, Uhrzeit, Band, Dauer und Pegel
- Export: USB-Stick
- Anzeige: LiveScan und grafisches Protokoll
- Bildschirm: 3,5-Zoll-TFT-Farbdisplay
- Akku: eingebauter wiederaufladbarer Lithium-Polymer-Akku
- Alarme: akustisch und Vibration
- Mobilfunkauswahl: internationale Einsatzregion konfigurierbar
- Pegelanzeige: 20 Stufen je Band
- Ereignisansicht: Liste oder Diagramm
- Antennen: schwenkbar und einstellbar
- Bauweise und Transport: gefrästes Aluminiumgehäuse, Ladegerät und Koffer
