Beschreibung des Produkts « HF-Detektor WAM-X25+ JJN Digital mit WLAN-Analyse »
WAM-X25+: professioneller HF-Detektor zur Analyse der Funkumgebung
Der JJN Digital WAM-X25+ unterstützt Abhörschutzprüfungen, bei denen ein momentaner Alarm allein nicht ausreicht. Der Funkaktivitätsmonitor verbindet HF-Erkennung bis 14 GHz, die Beobachtung von Mobilfunksignalen sowie WLAN- und Bluetooth-Analyse. Er hilft, aktive Aussendungen zu erfassen, ihr Verhalten zu untersuchen und anschließend die Suche nach ihrem Ursprung einzugrenzen.
In einem vernetzten Büro, Besprechungsraum oder Fahrzeug senden Funkmikrofone, vernetzte Kameras und kommunizierende Ortungsgeräte teilweise nur kurzzeitig. Der WAM-X25+ speichert solche Ereignisse, damit sie im Zusammenhang mit der Prüfung ausgewertet werden können. Grundlage bleibt der Vergleich mit bekannten Geräten vor Ort und die körperliche Überprüfung auffälliger Signalquellen.
Breite Funkabdeckung für TSCM-Prüfungen
Die Breitbanderkennung wird durch eigene Bänder für unterstützte 2G-, 3G-, 4G- und 5G-Netze ergänzt. Die Auswahl richtet sich nach der Einsatzregion. Der WAM-X25+ erfasst zudem Aktivität auf 2,4, 5 und 6 GHz sowie bestimmte Satellitentelefon-Signale im L-Band um 1,6 GHz. Der Frequenzzähler zeigt geeignete Signale bis 6 GHz an.
Diese Funktionen ermöglichen unterschiedliche Sichtweisen auf die Funkumgebung. Bei der Suche nach einem GPS-Tracker wird beispielsweise dessen Funkübertragung von Daten beobachtet, nicht der reine Empfang von Satellitensignalen. Eine ausreichend lange Beobachtung erleichtert die Prüfung von Geräten, die zwischen Bereitschaft und Kommunikation wechseln.
WLAN-Netze und Bluetooth-Geräte untersuchen
Der integrierte WLAN-Analysator arbeitet auf 2,4 und 5 GHz. Soweit die Informationen verfügbar sind, zeigt er Zugangspunkte und Clients, MAC-Adressen, SSID-Netznamen sowie weitere Angaben für die Bestandsaufnahme. Unbekannte Geräte lassen sich so mit zugelassenen Geräten abgleichen, bevor die Untersuchung fortgesetzt wird.
Die Bluetooth- und BLE-Analyse ergänzt diese Bestandsaufnahme durch aktive Geräte und bestimmte Beacons in der Umgebung, einschließlich Signalpegel und verfügbarer Informationen. Die WLAN-Netzanalyse auf 2,4/5 GHz ist von der HF-Aktivitätserkennung auf 6 GHz zu unterscheiden. Die zusätzliche Erkennungsbandbreite erweitert den Netzanalysator nicht auf 6 GHz.
Ereignisse speichern und Signalquellen eingrenzen

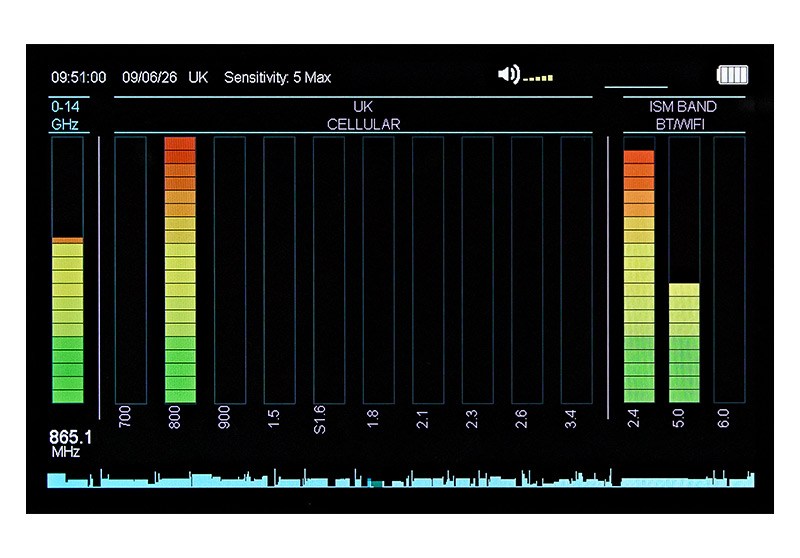

Das Protokoll speichert bis zu 10.000 Ereignisse mit Datum, Uhrzeit, Band, Dauer und Pegel. LiveScan sowie Listen- und Diagrammansichten helfen, kurze Sendebursts, Wiederholungen und Veränderungen zu erkennen. Der Export auf einen USB-Stick erleichtert die Archivierung und die Erstellung eines technischen Prüfberichts.
Mit der mitgelieferten Richtantenne lassen sich Empfangspegel je nach Ausrichtung und Standort des Bedieners vergleichen. Wiederholte Messungen grenzen den zu prüfenden Bereich schrittweise ein. Funkreflexionen und Aussendungen in der Umgebung des Gebäudes müssen berücksichtigt werden, bevor das Signal einem bestimmten Gegenstand zugeordnet wird.
Transportable Ausrüstung für professionelle Prüfungen

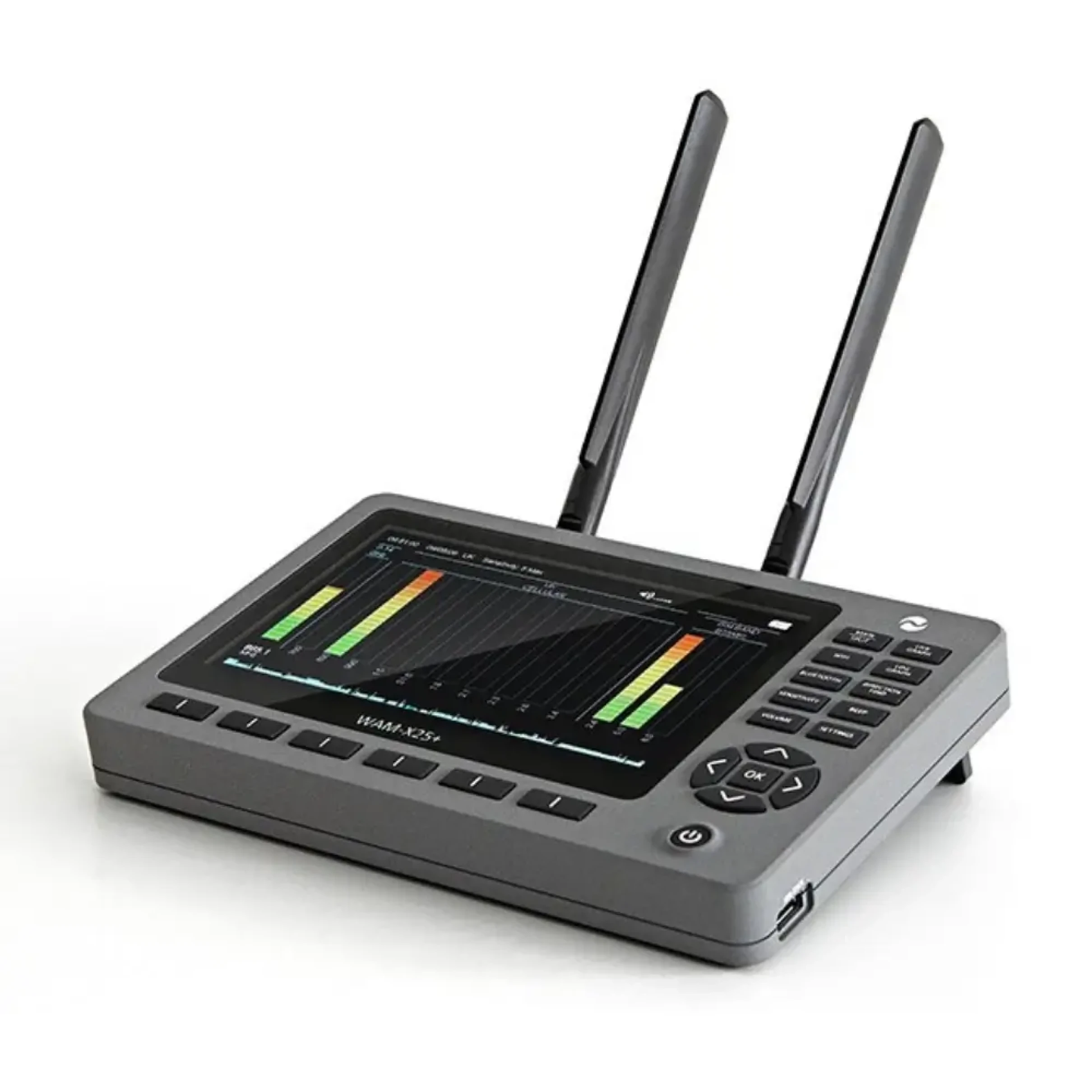

Das Tabletformat, der 7-Zoll-TFT-Farbbildschirm und die 20-stufigen Pegelanzeigen je Band unterstützen das Ablesen vor Ort. Akustische und Vibrationsalarme erlauben die Beobachtung, ohne ständig auf das Display zu sehen. Das Gehäuse aus gefrästem Aluminium und der per USB-C ladbare Lithium-Polymer-Akku eignen sich für wechselnde Einsatzorte.

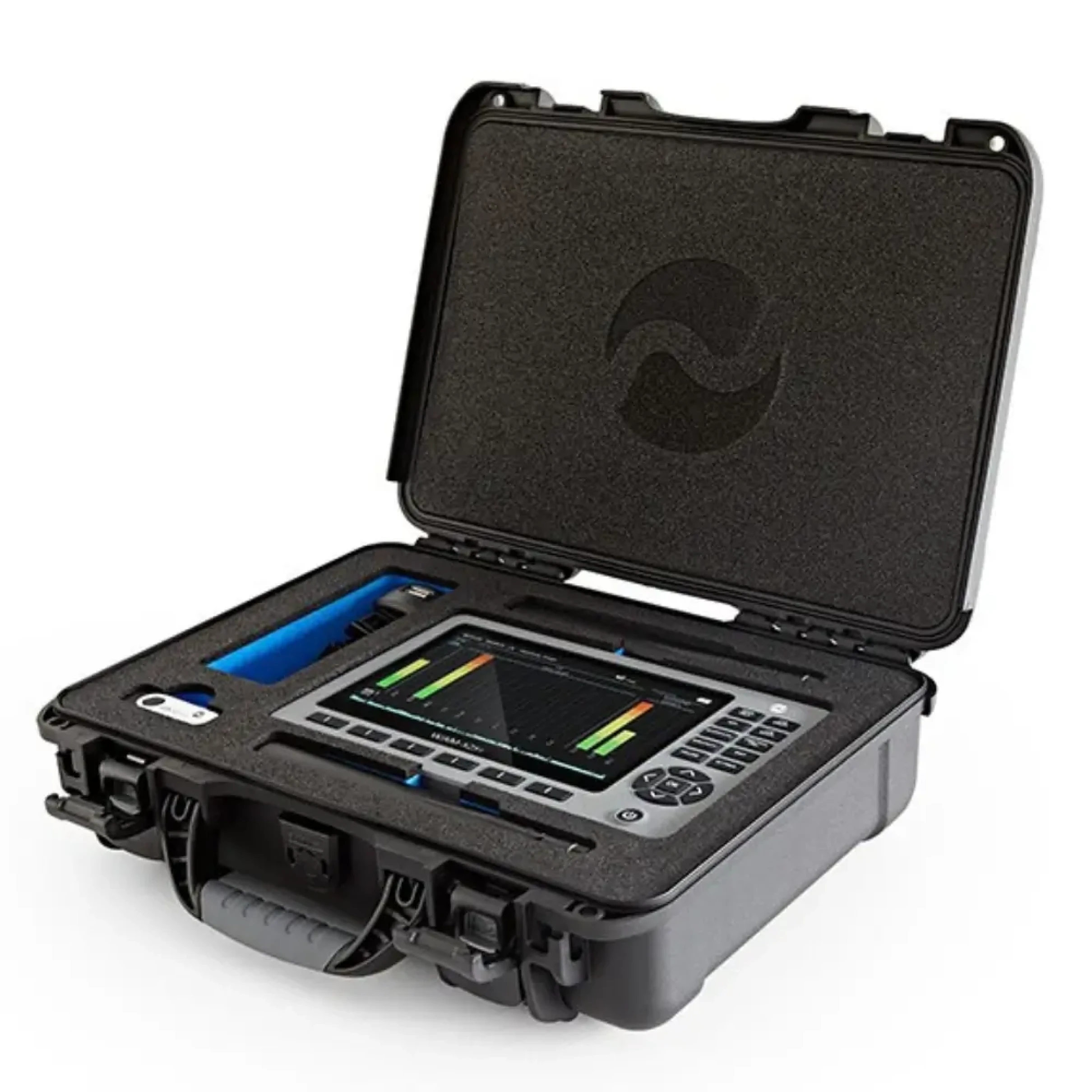

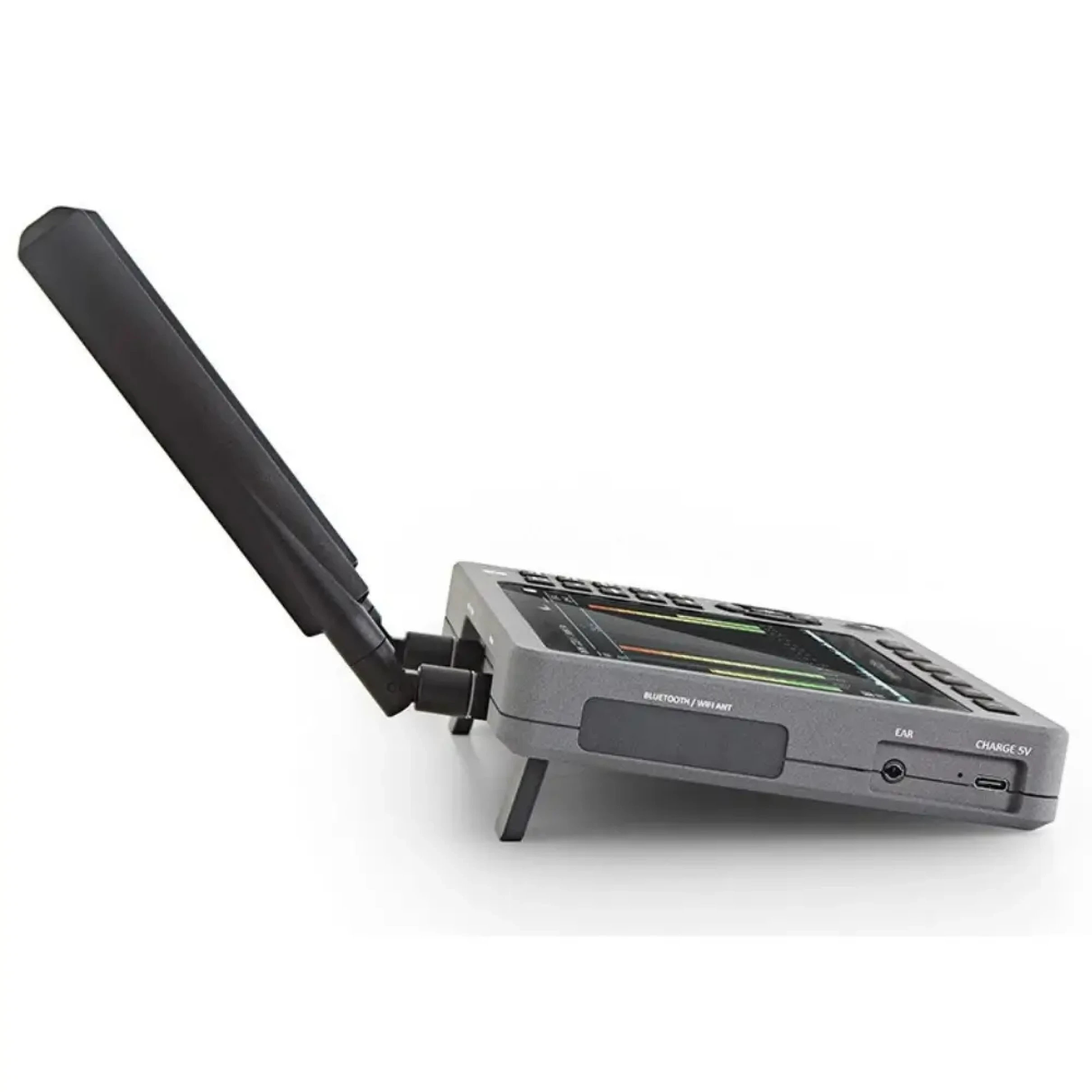

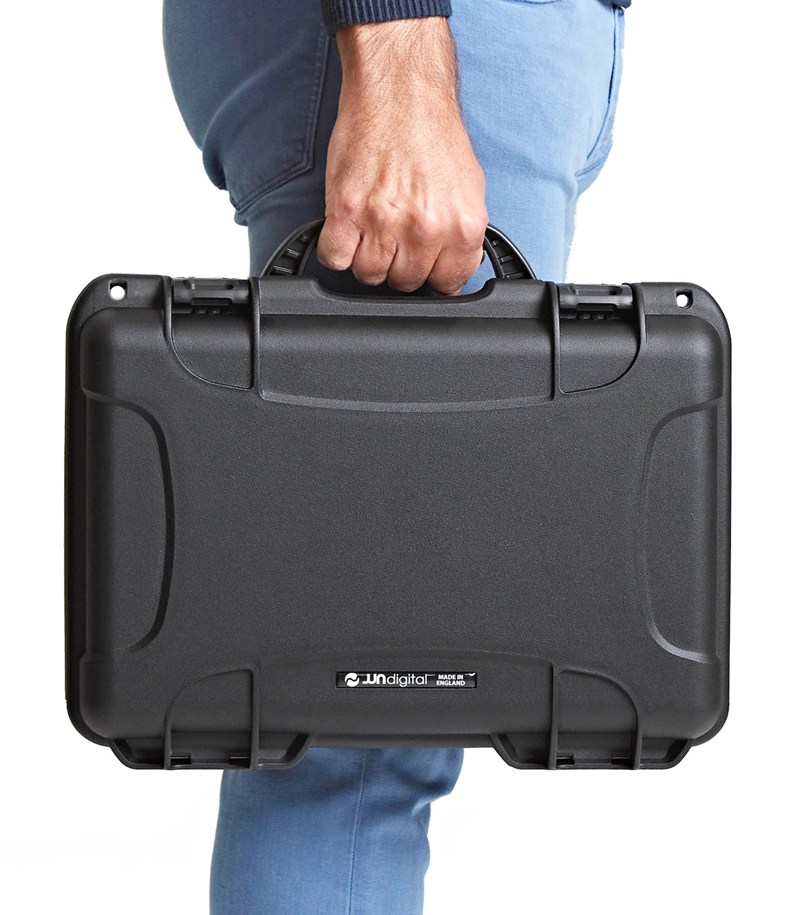

Zum Lieferumfang gehören schwenkbare Antennen, die Niederfrequenzantenne für 0–800 MHz und die Richtantenne LPA-14-SMA sowie Ladezubehör, Kopfhörer, USB-Stick und Transportkoffer. Für umfassendere Prüfungen kann der WAM-X25+ mit einem Spektrumanalysator und einem NLJD kombiniert werden, die andere Suchaufgaben abdecken.
Typische Einsatzbereiche
Besprechungsräume vor der Nutzung prüfen
In einem Besprechungsraum oder sensiblen Büro ermöglicht der WAM-X25+ die Beobachtung von Aussendungen und den Abgleich mit bekannten Geräten. WLAN- und Bluetooth-Analyse unterstützen die Bestandsaufnahme und helfen, unbekannte Geräte für eine zusätzliche Prüfung auszuwählen.
Bereiche mit intermittierenden Übertragungen beobachten
Wenn ein Gerät nur in kurzen Bursts kommuniziert, liefert eine längere Beobachtung mehr Hinweise als ein kurzer Rundgang. Protokoll und Diagramme zeigen den zeitlichen Zusammenhang und die Wiederholung eines Signals, bevor dessen Quelle gesucht wird.
Einen Prüfbericht vorbereiten
Bei einer TSCM-Prüfung sichert der USB-Export die beobachteten Ereignisse. Der Bediener kann sie mit der Geräteübersicht, Richtmessungen und den Prüfungen vor Ort zusammenführen, um die untersuchten Auffälligkeiten nachvollziehbar zu dokumentieren.
Stärken und Grenzen
Stärken dieses Modells
Der WAM-X25+ vereint HF-Erkennung, WLAN-/Bluetooth-Analyse und Richtungssuche in einem Gerät. Sein Speicher für 10.000 Ereignisse ist hilfreich, um kurze Übertragungen und wiederkehrende Abläufe zu untersuchen und über eine einzelne Momentaufnahme hinauszugehen.
Der 7-Zoll-Bildschirm bietet Platz für Pegelanzeigen und Diagramme während der Prüfung. Der USB-Export unterstützt die weitere Auswertung durch Archivierung der Beobachtungen und Erstellung eines Berichts.
Zu berücksichtigende Grenzen
Funkerkennung setzt eine aktive Aussendung voraus. Ausgeschaltete Geräte, kabelgebundene Technik und Recorder ohne Funkübertragung erfordern eine körperliche Prüfung oder eine ergänzende Methode. Bei vielen zugelassenen Funkgeräten sind Bestandsaufnahme und sorgfältige Interpretation der Signale erforderlich.
Die WLAN-Analyse auf 2,4/5 GHz bleibt von der HF-Erkennung auf 6 GHz getrennt. Die Abdeckung bis 14 GHz umfasst nicht sämtliche Millimeterwellenfrequenzen und muss mit den tatsächlich zu prüfenden Bändern abgeglichen werden.
Häufige Fragen zum WAM-X25+ von JJN Digital
Erkennt der WAM-X25+ ein ausgeschaltetes Abhörmikrofon?
Die HF-Erkennung sucht aktive Aussendungen. Ein ausgeschaltetes Gerät oder ein Recorder ohne Funkübertragung kann deshalb unerkannt bleiben. Für die Suche nach seinen elektronischen Komponenten bieten eine körperliche Prüfung oder ein NLJD eine ergänzende Methode.
Umfasst die WLAN-Erkennung auf 6 GHz auch die Netzanalyse?
Die Funktionen sind zu unterscheiden: Der WAM-X25+ erkennt HF-Aktivität auf 2,4, 5 und 6 GHz, während sein WLAN-Netzanalysator auf 2,4 und 5 GHz arbeitet.
Kann er bei der Suche nach GPS-Trackern helfen?
Er kann die Funkübertragungen eines kompatiblen Trackers während dessen Kommunikation erfassen. Den reinen GPS-Satellitenempfang erkennt er nicht; die Erkennung eines stummen Trackers ist nicht gewährleistet.
Wozu dient das Ereignisprotokoll?
Es ermöglicht die Untersuchung kurzer oder wiederholter Übertragungen, ohne ständig das Display zu beobachten. Ereignisse enthalten Datum, Dauer, Band und Pegel und lassen sich auf einen USB-Stick exportieren.
Wie unterscheidet er sich vom WAM-X10+?
Der WAM-X25+ bietet zusätzlich unter anderem WLAN-Netz- und Bluetooth-Geräteanalyse sowie eine eigene Richtungssuchfunktion. Sein 7-Zoll-Bildschirm und 10.000 Ereignisse unterstützen die detaillierte Auswertung; der WAM-X10+ setzt auf ein handliches Format.
Beweist ein Alarm die Anwesenheit eines Spionagegeräts?
Nein. Auch ein zugelassenes Telefon, ein Router oder ein vernetztes Gerät kann senden. Der Bediener muss Pegel vergleichen, die Umgebung prüfen und die Quelle körperlich überprüfen, bevor er eine Schlussfolgerung zieht.
Eigenschaften des Produkts « HF-Detektor WAM-X25+ JJN Digital mit WLAN-Analyse »
- Typ: professioneller Multiband-HF-Aktivitätsmonitor
- Modell: JJN Digital WAM-X25+
- Breitbanderkennung: bis 14 GHz
- Mobilfunknetze: 2G, 3G, 4G und 5G auf unterstützten Bändern
- Erfasste WLAN-Bänder: 2,4 GHz, 5 GHz und 6 GHz
- WLAN-Netzanalysator: 2,4 GHz und 5 GHz
- Bluetooth-Analysator: Bluetooth und BLE einschließlich aktiver Beacons
- Speicher: bis 10.000 Ereignisse
- Gespeicherte Daten: Datum, Uhrzeit, Band, Dauer und Signalpegel
- Export: Ereignisprotokoll auf USB-Stick
- Ortung: Richtungssuche mit mitgelieferter Antenne
- Bildschirm: 7-Zoll-TFT-Farbdisplay
- Stromversorgung: eingebauter Lithium-Polymer-Akku, USB-C-Ladung
- Alarme: akustisch und Vibration
- Gehäuse: gefrästes Aluminium
- Frequenzzähler: geeignete Signale bis 6 GHz
- Zeitansicht: LiveScan und Protokoll als Diagramm oder Liste
- Pegelanzeige: 20 Stufen je Band
- Satellitentelefonie: Erkennung im L-Band um 1,6 GHz
- WLAN-Analyse: Zugangspunkte, Clients, MAC und SSID soweit verfügbar
- Bluetooth-Analyse: MAC, Hersteller soweit verfügbar, Pegel und erfasste Pakete
- Mitgelieferte Antennen: zwei schwenkbare, Niederfrequenz 0–800 MHz und Richtantenne LPA-14-SMA
