Beschreibung des Produkts « HF-Taschendetektor PRO-W12DX JJN Digital bis 12 GHz »
PRO-W12DX: HF-Taschendetektor zur Suche nach aktiven Aussendungen
Der JJN Digital PRO-W12DX vereint HF-Erkennung bis 12 GHz, Ereignisprotokoll und Unterstützung bei der Ortung in einem Taschenformat. Er begleitet Nahbereichsprüfungen, bei denen Funkaktivität untersucht wird und der Bediener zwischen den zu prüfenden Bereichen wechselt.
Seine Aufgabe besteht darin, Funkaktivität zu erfassen, zu verfolgen und den Suchbereich einzugrenzen. Die Prüfung der Quellen und der Vergleich mit zugelassenen Geräten bleiben erforderlich: Eine Aussendung identifiziert allein weder ein Abhörmikrofon noch eine versteckte Kamera.
Signale und ihre Frequenzen beobachten

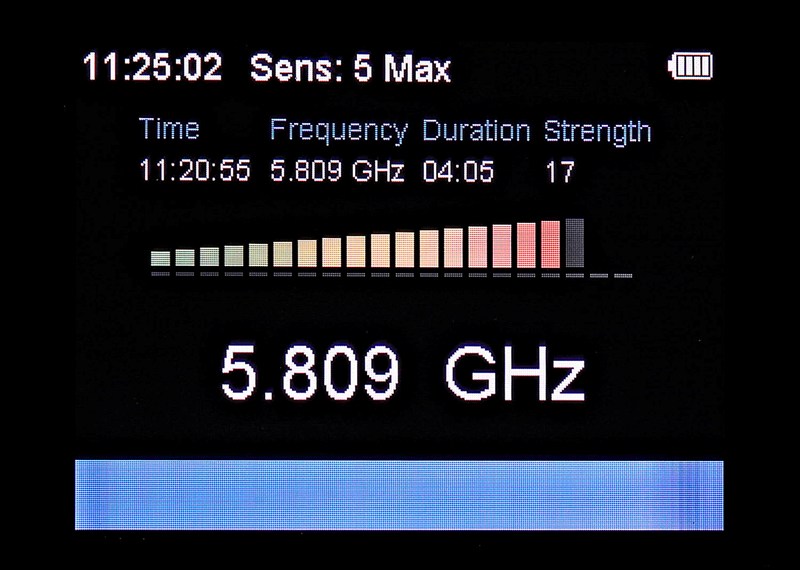

Die Breitbanderkennung umfasst geeignete Aussendungen bis 12 GHz. Der Frequenzzähler bis 6 GHz liefert zusätzliche Angaben zu kompatiblen Signalen. Die Funktionen haben unterschiedliche Grenzen: Aktivität kann auch oberhalb des Bereichs erkannt werden, in dem eine Frequenz angezeigt wird.
Die 20-segmentige Pegelanzeige hilft beim Vergleich während der Prüfung. Das 2,5-Zoll-TFT-Farbdisplay und LiveScan zeigen die Aktivität unmittelbar. Diese Ansicht unterstützt das Verfolgen von Änderungen beim Wechsel von Standort oder Antennenausrichtung.
Ereignisse speichern und kurze Übertragungen auswerten

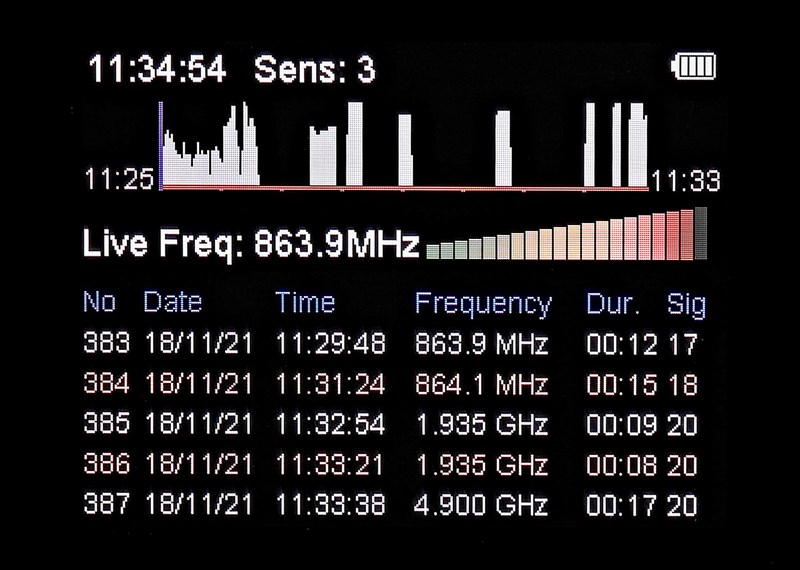

Der PRO-W12DX speichert bis zu 1.000 Ereignisse mit verfügbaren Angaben zu Frequenz, Uhrzeit, Dauer und Stärke. Das ist hilfreich, wenn eine Aussendung nur kurz auftritt und nach der Prüfung genauer untersucht werden soll.
Graph-Log stellt bis zu acht Minuten Aktivität grafisch dar. Dieses Zeitfenster zeigt Änderungen und wiederholte Bursts. Ein während der gesamten Prüfung stummes Gerät bleibt für die HF-Erkennung unsichtbar; Dauer und Bedingungen der Beobachtung sind daher ebenso relevant wie die Eigenschaften des Detektors.
Mit zwei Antennen vom Erfassen zur Ortung

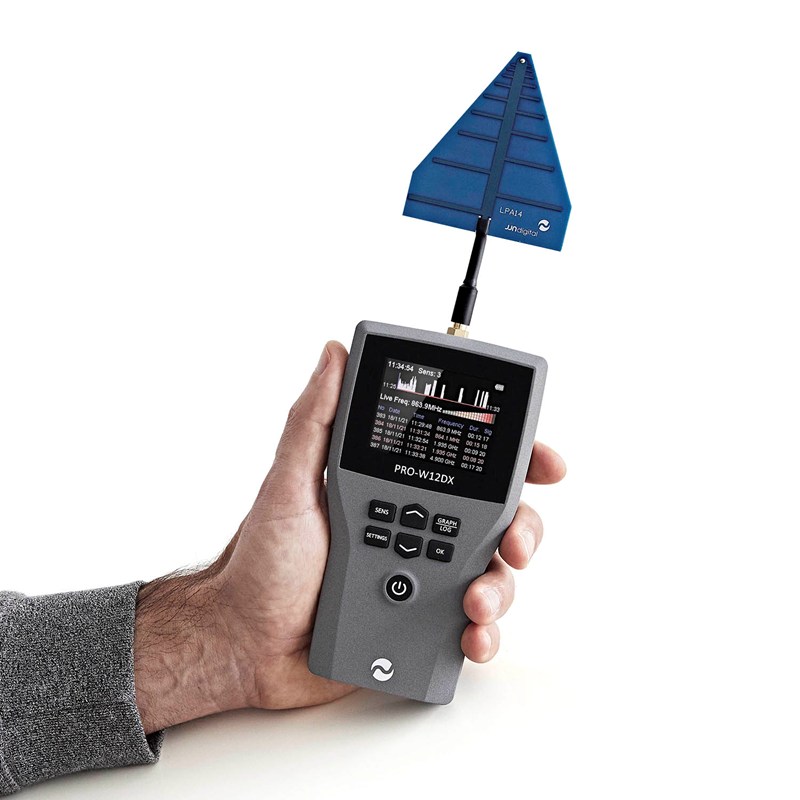

Die schwenkbare Rundstrahlantenne unterstützt die erste Suche nach Aktivität. Die mitgelieferte High-Gain-Richtantenne ermöglicht anschließend den Vergleich unterschiedlicher Ausrichtungen und die schrittweise Eingrenzung eines Bereichs. Ortswechsel und wiederholte Messungen liefern zusätzliche Hinweise.

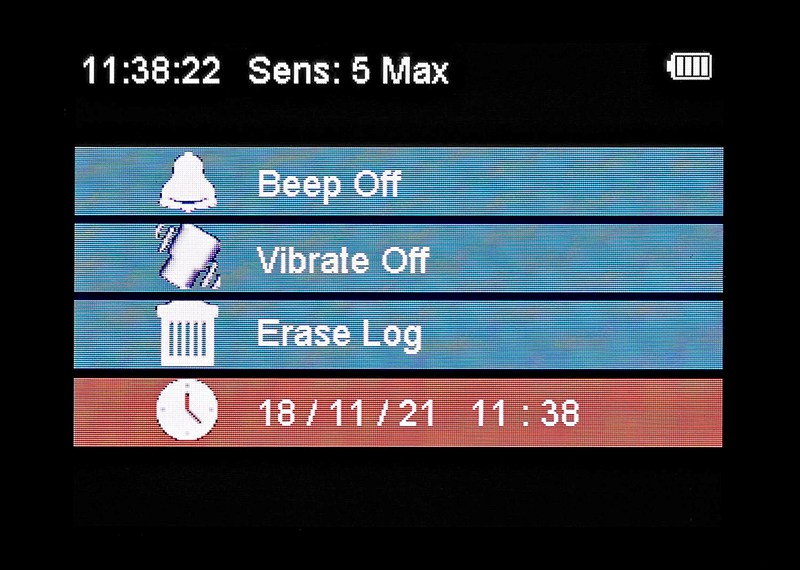

Akustische Alarme und Vibration unterstützen das Verfolgen des Signals. Audiodemodulation kann bestimmte geeignete analoge Signale charakterisieren, bietet aber keinen Zugang zu sämtlicher Kommunikation und ersetzt keine Spektrumanalyse.
Ein kompaktes Gerät als Ergänzung zur TSCM-Ausrüstung

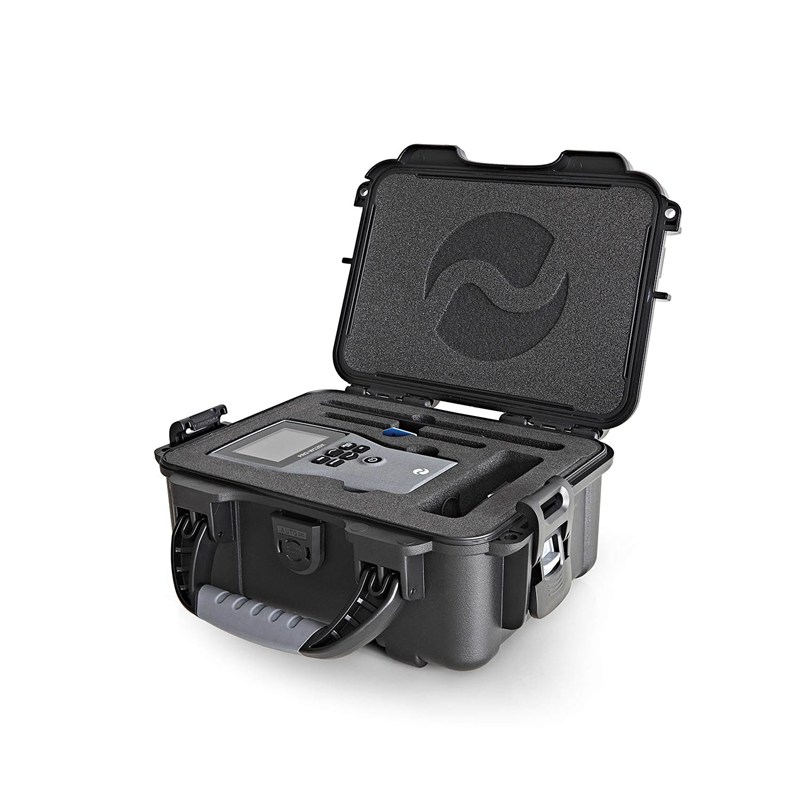

Das gefräste Aluminiumgehäuse und der eingebaute wiederaufladbare Lithium-Polymer-Akku eignen sich für mobile Einsätze. Zum Lieferumfang gehören Antennen, Ladegerät, Kopfhörer und Koffer. Das Ladegerät arbeitet mit 110–240 V Netzspannung und liefert 5 V DC.
Der PRO-W12DX unterstützt eine erste HF-Prüfung und die Suche im Nahbereich. Ein Spektrumanalysator bietet detailliertere Frequenzansichten; ein NLJD sucht elektronische Komponenten ohne Aussendung. Diese Geräte erfüllen unterschiedliche Aufgaben innerhalb einer Abhörschutzprüfung.
Typische Einsatzbereiche
Eine erste Prüfung im Büro durchführen
Der PRO-W12DX sucht aktive Aussendungen im Bereich eines Arbeitsplatzes oder Besprechungsraums. Pegelvergleich und Bestandsaufnahme bekannter Geräte helfen bei der Auswahl von Bereichen für weitere Prüfungen.
Einen Sender schrittweise eingrenzen
Nach der ersten Suche mit der Rundstrahlantenne ermöglicht die High-Gain-Richtantenne den Vergleich verschiedener Richtungen. Wiederholte Messungen von mehreren Positionen begrenzen den Suchbereich vor der Untersuchung der Quelle.
Kurze Übertragungen während der Bewegung verfolgen
LiveScan, Graph-Log und Ereignisspeicher helfen beim Beobachten schneller Pegeländerungen. Der Bediener kann erfasste Bursts nachprüfen und die Beobachtung verlängern, wenn das vermutete Gerät nur in Intervallen sendet.
Stärken und Grenzen
Stärken dieses Modells
Das Taschenformat kombiniert Erkennung bis 12 GHz mit Protokoll und grafischen Ansichten. Die beiden Antennen unterstützen ergänzende Schritte von der allgemeinen Suche zur Richtungsprüfung.
Akustische Alarme und Vibration erleichtern die Pegelbeobachtung bei Ortswechseln. Eingebauter Akku, Kopfhörer, Ladegerät und Koffer bilden eine transportable Ausstattung für HF-Nahbereichsprüfungen.
Zu berücksichtigende Grenzen
Der Frequenzzähler zeigt geeignete Signale nur bis 6 GHz an, obwohl die HF-Erkennung bis 12 GHz reicht. Demodulation betrifft bestimmte analoge Signale und ist kein allgemeines Decodierungsverfahren.
Der Speicher für 1.000 Ereignisse und das achtminütige Graph-Log-Fenster müssen zur geplanten Prüfdauer passen. Das kleine Display setzt auf Kompaktheit. Geräte ohne Aussendung bleiben außerhalb der HF-Suche.
Häufige Fragen zum PRO-W12DX von JJN Digital
Zeigt der PRO-W12DX Frequenzen bis 12 GHz an?
Nein. Die HF-Erkennung reicht bis 12 GHz, der Zähler zeigt geeignete Signalfrequenzen bis 6 GHz an. Oberhalb des Zählerbereichs kann dennoch Aktivität erkannt werden.
Wozu dient die Richtantenne?
Sie unterstützt den Vergleich von Empfangspegeln bei unterschiedlichen Ausrichtungen, um den Suchbereich einzugrenzen. Reflexionen an Wänden und Möbeln können die Messungen beeinflussen.
Was speichert das Protokoll mit 1.000 Ereignissen?
Es erfasst Ereignisse mit Angaben wie Frequenz, Uhrzeit, Dauer und Pegel. Graph-Log stellt zusätzlich bis zu acht Minuten Aktivität grafisch dar.
Kann er WLAN-Kameras oder HF-Abhörmikrofone suchen?
Er kann zur Erkennung ihrer aktiven Übertragungen im unterstützten Frequenzbereich beitragen. Router und zugelassene Geräte können ähnliche Signale erzeugen; eine Überprüfung ist daher erforderlich.
Findet er ein Gerät ohne Batterie?
HF-Erkennung erfasst eine Schaltung nicht allein aufgrund ihrer Anwesenheit. Ohne Aussendung ergänzen eine körperliche Untersuchung oder ein NLJD die Suche.
Gibt die Audiodemodulation alle Gespräche wieder?
Nein. Sie kann bestimmte geeignete analoge Signale charakterisieren. Inhalte verschlüsselter digitaler Kommunikation werden dadurch nicht zugänglich.
Eigenschaften des Produkts « HF-Taschendetektor PRO-W12DX JJN Digital bis 12 GHz »
- Typ: Breitband-HF-Detektor im Taschenformat
- Modell: JJN Digital PRO-W12DX
- HF-Erkennung: bis 12 GHz
- Frequenzzähler: geeignete Signale bis 6 GHz
- Speicher: bis 1.000 Ereignisse
- Protokoll: Frequenz, Uhrzeit, Dauer und Signalstärke
- Graph-Log: bis acht Minuten grafische Aktivität
- Echtzeitansicht: LiveScan
- Pegelanzeige: 20 Segmente
- Bildschirm: 2,5-Zoll-TFT-Farbdisplay

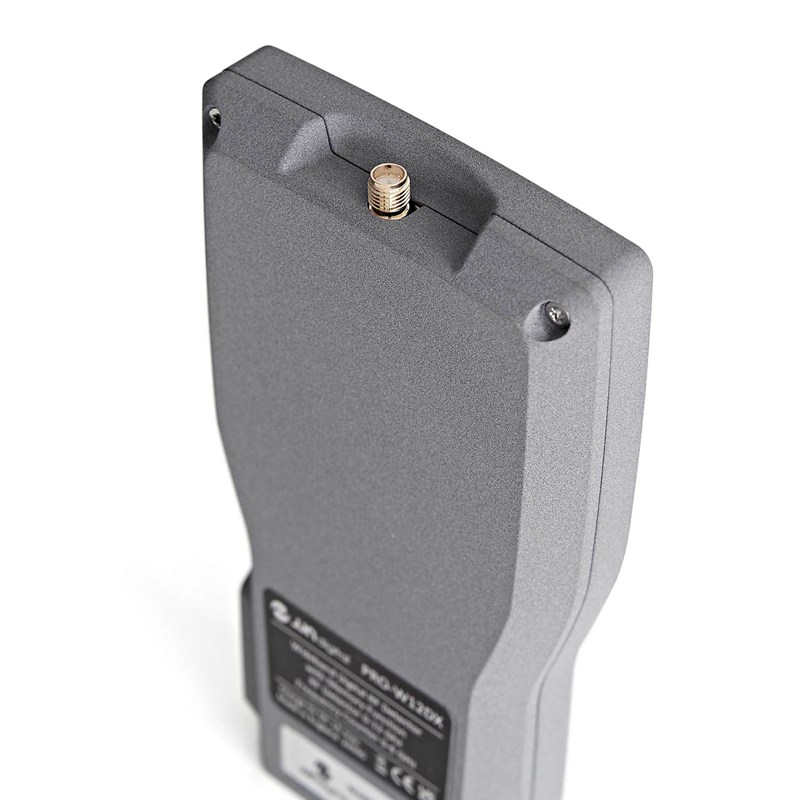

- Antennen: schwenkbare Rundstrahlantenne und Richtantenne
- Modi: Erkennung, Audiodemodulation, akustischer Alarm und Vibration
- Akku: eingebauter wiederaufladbarer Lithium-Polymer-Akku
- Gehäuse: gefrästes Aluminium
- Zubehör: Antennen, Ladegerät, Kopfhörer und Koffer
- Audiodemodulation: Charakterisierung bestimmter geeigneter analoger Signale
- Richtantenne: mitgeliefertes High-Gain-Modell
- Mitgeliefertes Ladegerät: Eingang 110–240 V, Ausgang 5 V DC
