Beschreibung des Produkts « NLJD-Detektor EDD-24XT JJN Digital für Abhörschutz »
EDD-24XT: verborgene Elektronik auch ohne Funkübertragung suchen
Der JJN Digital EDD-24XT ist ein Detektor für nichtlineare Übergänge, kurz NLJD, zur Suche nach Halbleiterbauteilen. Er ergänzt die Prüfung von Geräten, die keine Signale senden: Ein lokal aufzeichnender Recorder, eine ausgeschaltete Kamera oder getrennte Elektronik können Bauteile enthalten, die beim Abtasten eine Antwort erzeugen.
Diese Methode ergänzt die HF-Erkennung bei Abhörschutzprüfungen. Gegenstände, Möbel und Oberflächen können untersucht werden, ohne auf eine Kommunikation des Geräts zu warten. Die empfangene Antwort ist ein Hinweis für die weitere Prüfung; sie zeigt weder die genaue Funktion der Elektronik noch deren verdächtigen Charakter.
Wie die Erkennung nichtlinearer Übergänge funktioniert

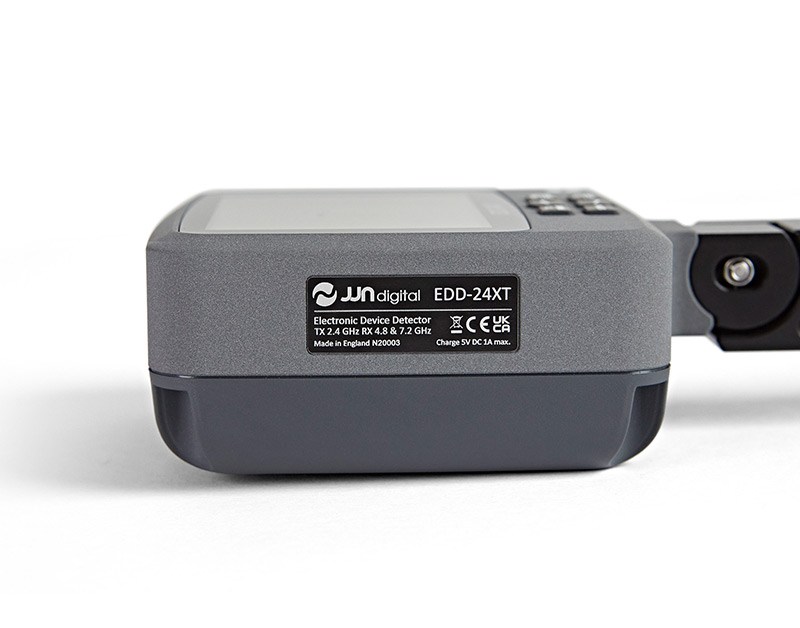

Der EDD-24XT sendet auf 2,4 GHz mit einer angegebenen Höchstleistung von 4 W. Anschließend wertet er Antworten auf der zweiten Harmonischen bei 4,8 GHz und der dritten bei 7,2 GHz aus. Ihr Vergleich unterstützt die Unterscheidung zwischen Halbleiterbauteilen und bestimmten metallischen Übergängen.

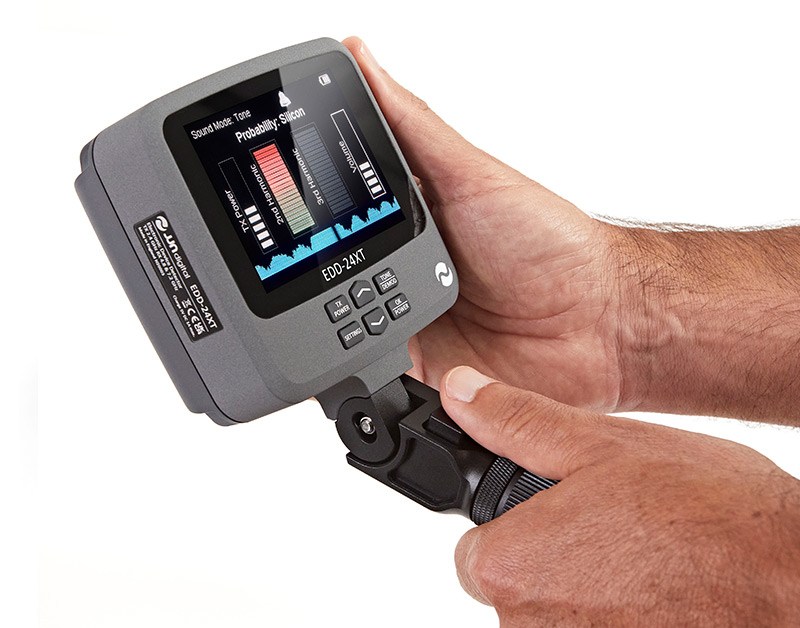

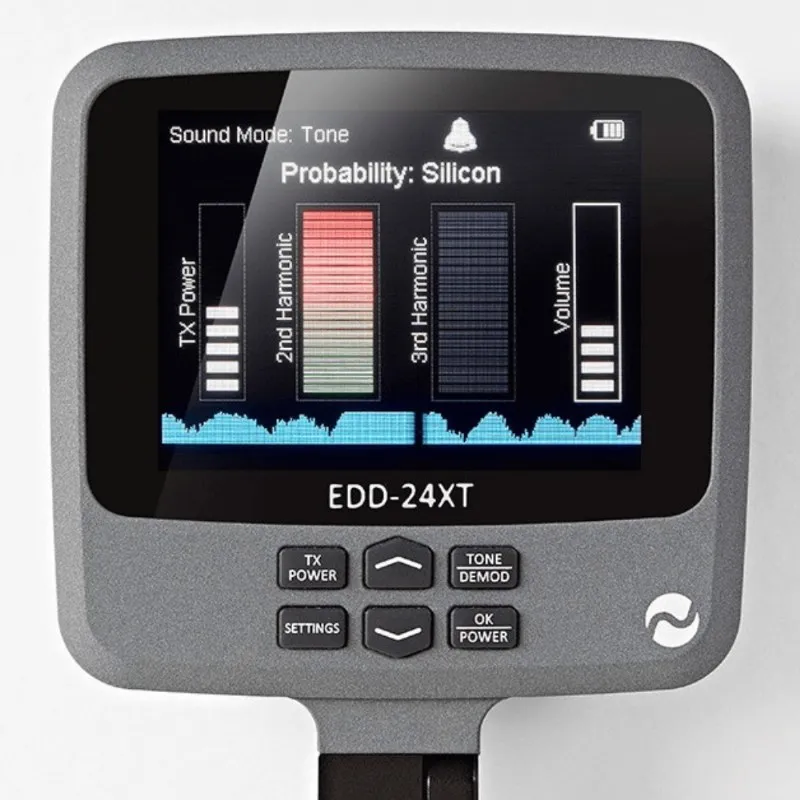

Die Anzeige Silicon / Metal liefert eine Wahrscheinlichkeitseinschätzung. Sie hilft beim Eingrenzen eines Bereichs, doch auch metallische Gegenstände und völlig legitime Geräte können reagieren. Eine systematische Untersuchung mit anschließender Prüfung des betroffenen Gegenstands bleibt für die Auswertung erforderlich.
Kleine elektronische Bauteile gezielt suchen
Abhörmikrofone, versteckte Kameras und digitale Recorder enthalten üblicherweise elektronische Komponenten. Der NLJD sucht diese auch ohne Stromversorgung. Er kann daher die Prüfung von Möbeln, Zubehör und Einbauten unterstützen, wenn die Suche nach aktiven Aussendungen keine Hinweise liefert.
Der Hersteller nennt die Erkennung einer Nano-SIM in bis zu etwa 20 cm Abstand als Referenz unter bestimmten Bedingungen. Dies ist keine allgemeingültige Reichweite: Ziel, Ausrichtung, dazwischenliegende Materialien und Einstellungen beeinflussen das Ergebnis. Die Suche sollte schrittweise und passend zur jeweiligen Oberfläche erfolgen.
Teleskopstange und verstellbarer Suchkopf

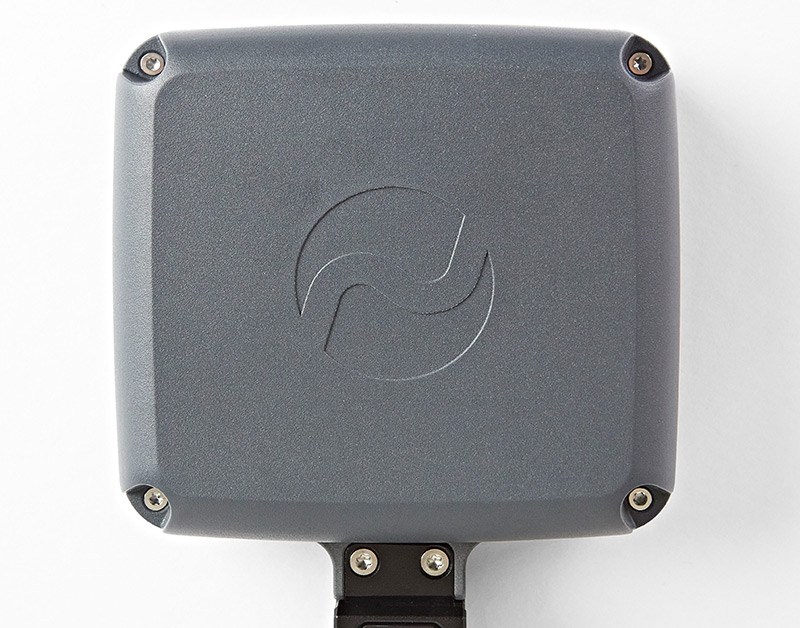

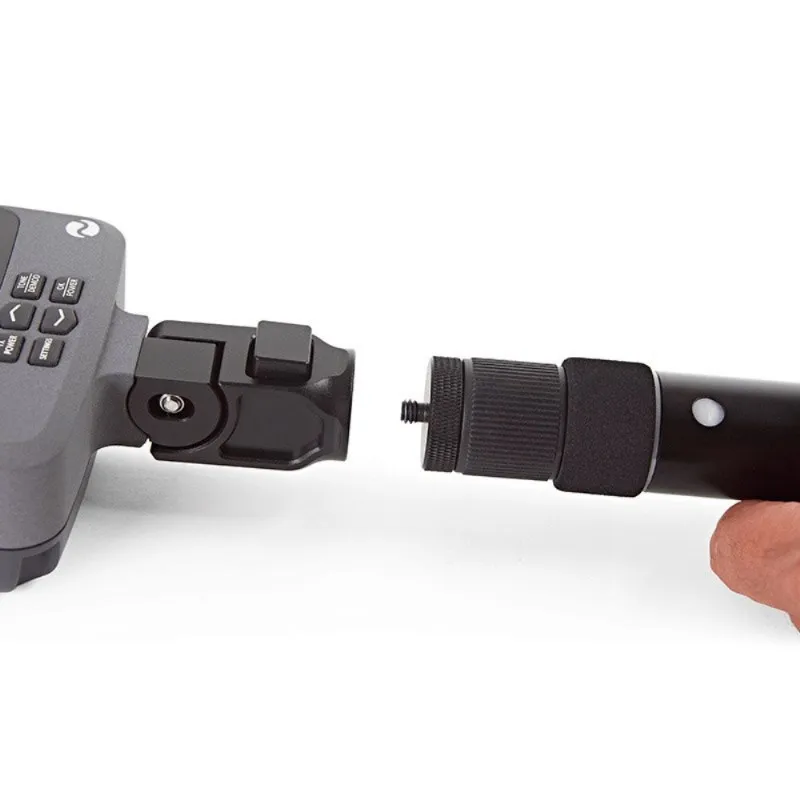

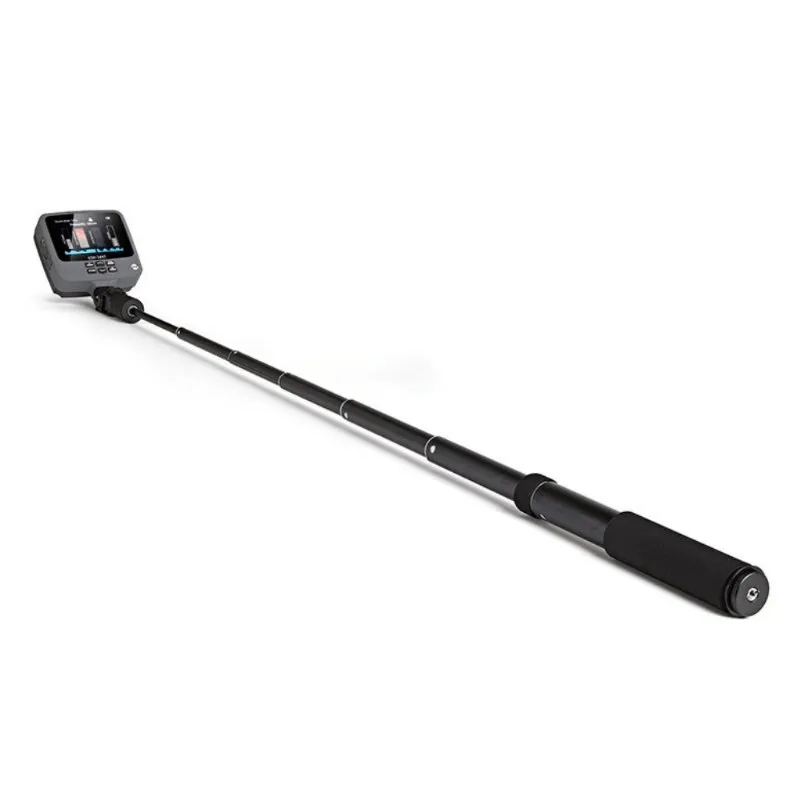

Die von 30 bis 140 cm verstellbare Stange ermöglicht die Anpassung des Arbeitsabstands und den Zugang zu manchen schwer erreichbaren Bereichen. Der Kopf bietet fünf Positionen innerhalb von 90° zur Ausrichtung auf die untersuchte Fläche. Dies unterstützt die Prüfung hoher Möbel und bodennaher Bereiche.

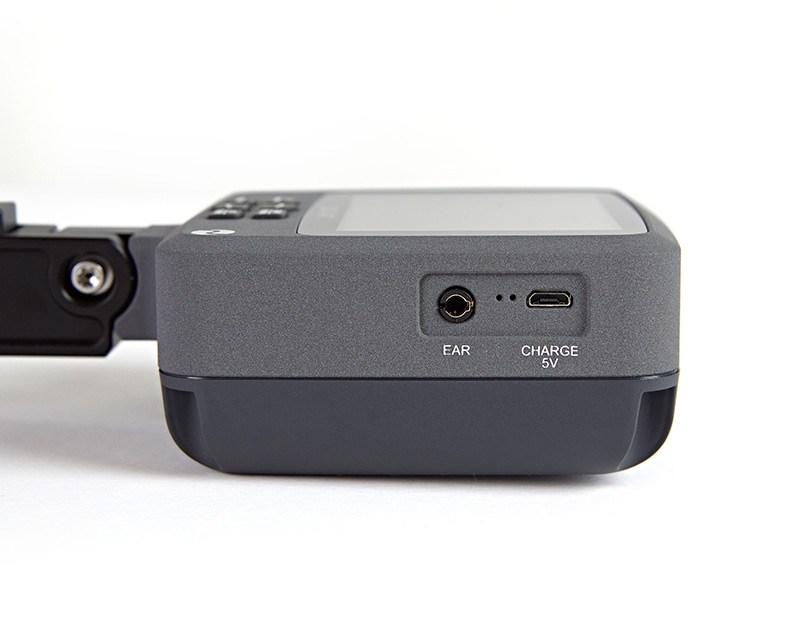

Das angegebene Gewicht mit Stange liegt unter 900 g. Zwei abnehmbare Gegengewichte von jeweils 200 g erlauben eine Anpassung der Balance; sie sind beim tatsächlich gehaltenen Gewicht zu berücksichtigen. Die Audioausgabe über Lautsprecher oder Kopfhörer begleitet die Betriebsarten Tone und Demod beim Abtasten.
Eine transportable Ergänzung zur Abhörschutzausrüstung

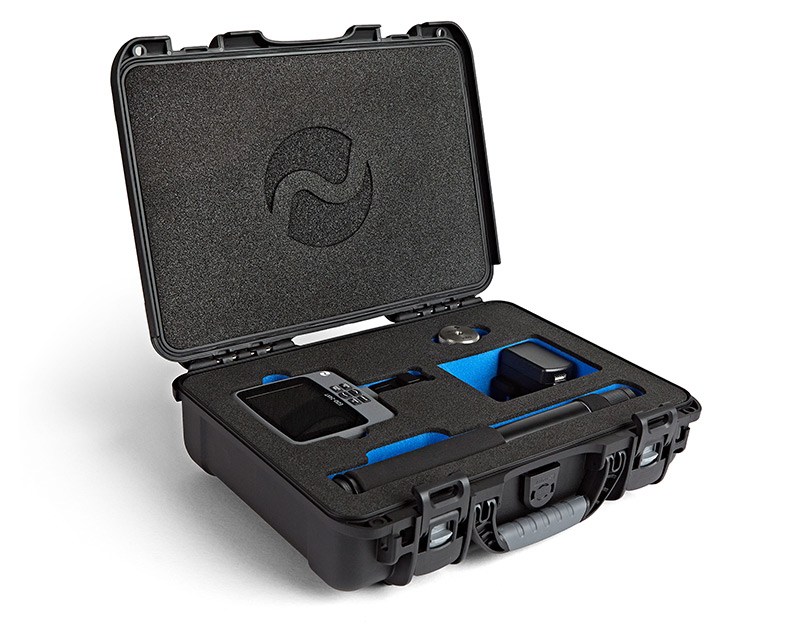

Der eingebaute Lithium-Polymer-Akku bietet laut Angabe bis zu 4,5 Stunden Laufzeit, abhängig von der Verwendung. Das Ladegerät akzeptiert 110–240 V Netzspannung und liefert 5 V DC. Stange, Gegengewichte, Kopfhörer und Koffer ergänzen die Ausstattung für Transport und Inbetriebnahme.
Der EDD-24XT eignet sich für Anwender, die eine HF-Prüfung um die Suche nach stummer Elektronik ergänzen möchten. Spektrumanalysator oder Funkmonitor untersuchen weiterhin Übertragungen, während der NLJD eine andere Methode bereitstellt. Die Kombination liefert mehr Hinweise als eine Prüfung anhand nur eines Signaltyps.
Typische Einsatzbereiche
Möbel und Gegenstände im Büro untersuchen
Der EDD-24XT unterstützt die Prüfung von Möbeln auf verborgene Elektronik. Das Abtasten grenzt Bereiche ein, die eine Antwort erzeugen. Die anschließende Untersuchung des Gegenstands hilft, legitime Komponenten von weiter zu prüfender Technik zu unterscheiden.
Stumme Kameras oder Recorder suchen
Eine ausgeschaltete Kamera oder ein lokal aufzeichnender Recorder kann ohne Funkaussendung arbeiten. Der NLJD ergänzt HF-Prüfung und körperliche Untersuchung durch die Suche nach Halbleiterbauteilen.
Schwer erreichbare Bereiche prüfen
Teleskopstange und verstellbarer Kopf ermöglichen die Ausrichtung des Detektors auf bestimmte hoch oder bodennah gelegene Flächen. Der Bediener geht systematisch vor und überprüft Bereiche mit wiederkehrenden Antworten.
Stärken und Grenzen
Stärken dieses Modells
Die wichtigste Stärke des EDD-24XT ist die Suche nach elektronischen Komponenten auch ohne Stromversorgung. Die Auswertung der zweiten und dritten Harmonischen sowie Silicon / Metal liefern zusätzliche Hinweise für die weitere Prüfung.
Stange, Suchkopf und Gegengewichte lassen sich an die untersuchte Fläche anpassen. Der eingebaute Akku und die Audioausgänge unterstützen den Einsatz vor Ort; das Zubehör wird im mitgelieferten Koffer transportiert.
Zu berücksichtigende Grenzen
Eine NLJD-Antwort beweist keine Anwesenheit eines Spionagegeräts. Auch manche Metallgegenstände und zugelassene elektronische Geräte können reagieren. Fachliche Interpretation und körperliche Bestätigung bleiben erforderlich.
Die Reichweite hängt von Ziel, Materialien und Einstellungen ab. Die Nano-SIM in etwa 20 cm Abstand ist eine Referenz unter bestimmten Bedingungen. Bei längeren Prüfungen müssen zudem die Gegengewichte und die tatsächliche Akkulaufzeit berücksichtigt werden.
Häufige Fragen zum EDD-24XT von JJN Digital
Kann der EDD-24XT ein ausgeschaltetes Gerät erkennen?
Ja. Er sucht Antworten von Halbleiterübergängen statt einer Funkübertragung des Geräts. So kann er zur Suche nach ausgeschalteten, ruhenden oder stromlosen Schaltungen beitragen, abhängig von Zugänglichkeit und Prüfbedingungen.
Was unterscheidet einen NLJD von einem HF-Detektor?
Ein HF-Detektor sucht aktive Funkaussendungen. Ein NLJD sendet selbst und untersucht harmonische Antworten der Materialien im Prüfbereich. Die beiden Verfahren ergänzen sich.
Was bedeutet Silicon oder Metal?
Die Anzeige schätzt die Art der Antwort durch den Vergleich empfangener Harmonischer ein. Auch oxidierte Metalle oder Metallverbindungen können reagieren; die Anzeige ersetzt keine körperliche Prüfung.
Kann er eine Kamera mit Speicherkartenaufzeichnung suchen?
Ja, ihre elektronischen Bauteile können auch ohne Funkübertragung gesucht werden. Die Erkennung hängt jedoch von Aufbau, umgebenden Materialien und Prüfentfernung ab.
Eignet sich die Stange für höher gelegene Bereiche?
Die Stange ist von 30 bis 140 cm verstellbar, der Kopf bietet fünf Positionen innerhalb von 90°. Das erleichtert den Zugang zu bestimmten Bereichen; Ausrichtung und Abstand müssen beim Prüfen weiterhin kontrolliert werden.
Wie lange läuft der Akku und was wird mitgeliefert?
Die angegebene Laufzeit erreicht je nach Verwendung bis zu 4,5 Stunden. Zum Lieferumfang gehören unter anderem Stange, zwei abnehmbare 200-g-Gegengewichte, Ladegerät, Kopfhörer und Transportkoffer.
Eigenschaften des Produkts « NLJD-Detektor EDD-24XT JJN Digital für Abhörschutz »
- Typ: Detektor für nichtlineare Übergänge, NLJD
- Modell: JJN Digital EDD-24XT
- Sendefrequenz: 2,4 GHz
- Angegebene Höchstleistung: 4 W
- Zweite Harmonische: 4,8 GHz
- Dritte Harmonische: 7,2 GHz
- Anzeige: Wahrscheinlichkeit Silicon / Metal
- Teleskopstange: 30–140 cm
- Verstellbarer Kopf: fünf Positionen innerhalb von 90°
- Angegebenes Gewicht mit Stange: unter 900 g
- Gegengewichte: zwei abnehmbare Gewichte mit je 200 g
- Akku: eingebauter wiederaufladbarer Lithium-Polymer-Akku
- Angegebene Laufzeit: bis 4,5 Stunden je nach Nutzung
- Audioausgabe: eingebauter Lautsprecher oder Kopfhörer
- Audiomodi: Tone und Demod
- Ladegerät: Eingang 110–240 V, Ausgang 5 V DC
- Erkennungsreferenz: Nano-SIM bis etwa 20 cm unter bestimmten Bedingungen
- Zubehör: Stange, Gegengewichte, Ladegerät, Kopfhörer und Koffer
- Ziele: Halbleiterbauteile auch ohne Stromversorgung
- Prinzip: Auswertung harmonischer Antworten auf das NLJD-Sendesignal
